WD360GD Raptor: "Расклад перед боем не наш, но мы будем играть..."

Он рвет на себя, и нагрузки вдвойне,
Эх, тоже мне -- летчик-ас...
В. Высоцкий. Як-истребитель

"Смутные сомнения" начали терзать IT-общественность с тех самых пор, когда выяснилось, что в официальном документе Western Digital, посвященном расшифровке кодов моделей их накопителей, появилась загадочная литера "С" с комментарием "10000 RPM". Кроме того, в разделе "SCSI & Special Edition Products" также присутствовали весьма занимательные обозначения -- "G" и "D", отвечающие, соответственно, за 10000 об/мин и интерфейс Serial ATA. И вот тут-то все и началось...

WD360GD Raptor. Продукт предоставлен компанией Entry: тел. (044) 246-8461. Ориентировочная стоимость -- $178

Компания-производитель по своей старой привычке упорно отмалчивалась, поэтому заинтересованные лица начали додумывать сами -- "А что бы это значило?". То ли WD вскорости выпустит на рынок EIDE-винчестер с частотой вращения 10000 об/мин, то ли ее SATA-продукты будут иметь такую частоту... Разумеется, подобное внимание пользователей лишь добавляло дивидендов этому производителю -- лишний интерес еще ни одной компании не повредил. А возможное появление на десктопах "десятитысячников", ранее присутствующих только в SCSI-сегменте, интерес вызывало, и весьма немалый... Тем более что, кроме Western Digital, никто и не планировал (даже "полуофициально") анонсировать подобные продукты.

Но если пользователей долго заставлять "вариться в собственном соку", не подбрасывая им новой пищи для размышлений, рано или поздно они попросту перегорят и переключатся на другую, более свежую загадку мира IT -- благо, этих загадок в нем предостаточно. Поэтому Western Digital решила приоткрыть завесу тайны над своим новым продуктом и сообщила, что да, накопитель с частотой вращения шпинделя 10000 об/мин вскоре выйдет на рынок. Но это будет модель с интерфейсом SATA, получившая звучное название -- "Raptor" (эк их маркетинговый отдел на хищников-то потянуло! Сначала Drivezilla, теперь вот -- Raptor).

И с этого момента началось уже не обсуждение того, что же это будет, а напряженное ожидание того момента, когда это будет. Потому как появление подобного продукта на десктопах должно было произвести настоящий фурор и заставить потесниться практически всех ведущих производителей HDD. Тем более что Raptor должен был стать первым накопителем, которому действительно необходима была пропускная способность интерфейса SATA/150. В общем, "все застыли в ожидании чуда".

Прошло совсем немного времени, и "чудо" явилось миру. Правда, только в демонстрационном варианте, предназначенном для показа на различных семинарах и презентациях. Полностью работающий образец было обещано представить на CeBIT, так как firmware этой модели на момент демонстрации было еще не до конца отлажено.

Но самое интересное заключалось в другом. На презентациях, посвященных выходу нового продукта, представители WD во всеуслышание заявили, что... с этой моделью они планируют вернуться на рынок высокоуровневых накопителей, оставленный ранее компанией ввиду определенных финансовых трудностей. И что Raptor ни в коей мере не станет десктопным винчестером, а будет позиционироваться как прямой конкурент SCSI HDD, обладающий аналогичными показателями надежности и быстродействия, но на 30% меньшей стоимостью... Откровенно говоря, это был шок. Вот так, легким движением руки у нас забрали десктопный "десятитысячник" и перевели его в high-end класс...

И вот тут-то ожидание новинки сменилось громаднейшим количеством вопросов и недоумением пользователей -- "А как это? А зачем? А сможете ли?".

Судите сами. SCSI-накопитель с частотой вращения 10000 об/мин -- это абсолютно отличный от настольных винчестеров класс техники. Столь высокая скорость и необходимая для этих HDD надежность требуют совершенно другого конструктива шасси и совершенно иной механики. Да и заявленный первоначальный объем Raptor 36 GB совсем не радовал -- мало. К тому же использование интерфейса SATA/150 автоматически лишало эту модель поддержки очереди команд (т. е. запросы по-прежнему сортирует контроллер, а не сам винчестер), а это как-то не сильно вяжется с high-end. Да и максимальной пропускной способности в 150 MBps недостаточно -- поодиночке жесткие диски такого класса практически не используют, а для RAID-массива эта цифра все же мала...

Да, частота вращения аналогична SCSI-дискам, но вот все остальное вызывало большие сомнения и выглядело по тем временам несколько самоуверенно. К примеру, компания Seagate уже "собаку съела" на SCSI, но все же пока не спешит выпускать подобные продукты с SATA-интерфейсом -- дожидаются SATA II. А Western Digital решила кавалерийским наскоком ворваться на утерянный ею когда-то рынок, "распихав" конкурентов. И тем зверем, который должен был "прогрызть" ей дорогу в high-end, должен стать Raptor.

Ну что ж -- сомнения сомнениями, а новинка уже у нас. Посмотрим, может быть, он действительно "вцепится в подбрюшье SCSI", как это и было обещано разработчиком?


Описание модели

Итак, Western Digital WD360GD Raptor. Первый в мире "не-SCSI"-накопитель с частотой вращения 10000 об/мин. Основные технические характеристики новинки приведены в таблице. По частоте вращения, объему буфера, времени наработки на отказ, количеству циклов старт/стоп и даже объему и размеру пластин -- это стандартный "десятитысячник" SCSI. Разработчик полностью переделал шасси этой модели -- оно стало более массивным для обеспечения жесткости конструкции и снижения вибрации, обзавелось ребристой кромкой для улучшения охлаждения. Кроме того, была изменена и внутренняя компоновка винчестера: уменьшенный размер пластин и более мощный механизм позиционирования (раз уж целиться в SCSI, нужно обеспечить соответствующее время поиска) требуют совершенно иного конструктива внутренностей HDD.

Заслуживает внимания и организация питания винчестера -- Raptor оснащен сразу двумя разъемами: как предусмотренным по стандарту SATA/150, так и привычным 4-контактным. Разумно -- ввиду все еще малой доступности переходника питания для SATA такое решение выглядит совсем не лишним.

Ну а теперь перейдем к самому интересному -- электронике диска. Плата расположена таким образом, что все микросхемы "спрятаны" внутри винчестера, однако на самом видном месте все же присутствует один чип -- Marvell 88i8030-TBC. Дабы не заставлять читателя искать его на сайте производителя, сразу скажем, что это двунаправленный конвертер ATA-to-SATA. А теперь задумаемся -- что бы это значило? Вывод очевиден: по сути WD360GD -- стандартный PATA-винчестер с механикой и конструктивом SCSI-устройств! А в SATA его превращает именно эта маленькая микросхема...

Получается, что единственным козырем данной модели является увеличенная частота вращения и повышенная надежность. Что ж, дальше мы посмотрим, как с таким "раскладом" на руках сыграет новичок.


"Что делает он?!! Вот сейчас будет взрыв..."

Перед началом "взрыва" (результатов тестирования) кратко остановимся на методике, стенде и списке участников.

Итак, в качестве платформы использовалась материнская плата Gigabyte 8SQ800 Ultra2 (SiS 655), процессор Intel Celeron 1,8 GHz, 512 MB DDR400 под управлением Windows XP Professional SP1. Диски подключались к интегрированным на плату RAID-контроллерам ITE IT8212F (PATA) и Silicon Image Sil3112 (SATA). В качестве конкурентов для Raptor мы постарались подобрать приблизительно равноценные винчестеры разных классов -- WD400JB представлял PATA-накопители, а Seagate Barracuda SATA V -- соответственно SATA. Оценка производительности проводилась в трех режимах -- одиночный винчестер, RAID 0 (Stripe) и RAID 1 (Mirror). Ну а теперь перейдем непосредственно к результатам.


Производительность в "десктопных" приложениях

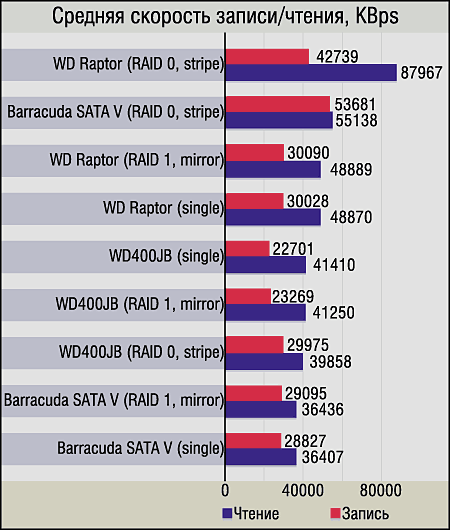

Данный параметр оценивался с помощью стандартного набора ПО -- HD Tach 2.61, Winbench 99 2.0 (подтесты Disk WinMarks и Transfer rate). Также замерялось время копирования файла объемом 2 GB и каталога объемом 1 GB, содержащего 8600 файлов. Файловая система -- NTFS.

В первом и во втором случае безусловным лидером стал WD360GD. В одиночном варианте он серьезно обошел всех своих конкурентов, а в массиве RAID 0 показал выдающуюся производительность: пиковая скорость линейного чтения 112 MBps -- это просто "бомба". До появления Raptor десктопные накопители даже близко не подбирались к этой цифре.

В подтесте Disk WinMarks картина еще более интересная -- по-прежнему недосягаемое для конкурентов быстродействие Stripe-массива из двух WD360GD, а вот одиночный Raptor, и он же в RAID 1, показывает идентичную с Barracuda SATA V RAID 0 и WD400JB RAID 0 производительность! Потрясающе... Такого мы еще не видели.

При копировании файла первые три места прочно удерживает опять же новый продукт WD в различных вариациях. Сказывается выдающаяся скорость этого диска на потоковых операциях. А вот при копировании каталога одиночный WD360GD несколько уступает Stripe-массивам ATA-дисков 7200 об/мин. Все-таки перемещение множества файлов лучше поддается распараллеливанию на несколько накопителей. Правда, в варианте RAID 0 производительность Raptor опять остается недосягаемой.

Подводя итог по этому классу приложений, можно констатировать тот факт, что на сегодняшний день WD360GD является самым быстрым из существующих накопителей среднего уровня. Ни одному диску 7200 об/мин ни в одном режиме не удалось к нему приблизиться. Это даже не чистая победа, это просто "избиение младенцев"...

Но ведь позиционируется диск не в средний, а в верхний сегмент. Но об этом чуть ниже...


Быстродействие в высокоуровневых приложениях

В этой категории использовался старый добрый Intel IOMeter. Да, одно время мы отказались от его применения ввиду прекращения поддержки этого пакета компанией-разработчиком. К тому же IOMeter некорректно работает на процессорах с частотами 2 GHz и выше. Однако для оценки производительности в "тяжелых" приложениях аналога этому тесту до сих пор нет.

Итак, Raptor собирался конкурировать со SCSI-дисками? Сейчас мы ему предоставим такую возможность. В качестве соперника были взяты два диска Cheetah 10K.6 и RAID-контроллер MegaRAID SCSI 320-1 производства LSI Logic. Режимы тестирования остались неизменными -- одиночный диск, RAID 0 и RAID 1.

Описывать все три "модели загрузки" -- Workstation, Database и File Server -- мы будем одновременно, так как результаты практически аналогичны. Для начала стоит окинуть взглядом диаграммы. Да... Вот тут-то все и стало на свои места. Просто огромный отрыв SCSI-диска во всех режимах. Даже в RAID 0 Raptor уступает одному Cheetah 10K.6, что уж говорить о массивах из SCSI-накопителей. Лишь в модели File Server WD360JD (режим Stripe) при 64 запросах сравнялся, а при 256 запросах немного опередил одиночный Cheetah. Но только за счет "грубой физической силы".

Ну что тут можно сказать? Частота вращения -- это еще далеко не все, что необходимо высокоуровневому винчестеру. При одновременном исполнении большого числа запросов на первый план выходит степень интеллектуальности интерфейса. В принципе, в данной ситуации ответ на известный детский вопрос "Кто победит -- слон или кит?" будет звучать так: победит тот, у кого при равенстве физической силы (частота вращения) окажется больше ума (более интеллектуальный интерфейс). Все-таки поддержка очереди команд, присутствующая в SCSI и отсутствующая в SATA 1.0, дает о себе знать в "тяжелых" приложениях.


"А тот, который во мне сидел, вдруг ткнулся лицом в стекло..."

"Превосходный, феноменально быстрый, первый в мире винчестер с такой частотой вращения" -- именно так можно охарактеризовать WD360GD Raptor с точки зрения десктопного накопителя. Действительно, его производительность впечатляет. Уровень шума, конечно, несколько выше, чем у семитысячников, но все же вполне приемлем -- к примеру, вне корпуса шум системы охлаждения процессора Pentium 4 полностью перекрывает "голоса" двух Raptor, работающих в RAID 0. Уровень нагрева также низок -- после прохождения всех тестов утилита DTemp рапортовала о температуре 43 °С. В итоге получаем практически идеальный винчестер для мощного десктопа или рабочей станции начального уровня. А если учесть и скорое появление на рынке модели объемом 72 GB, то привлекательность этого накопителя еще больше возрастает.

С точки же зрения SCSI-рынка картина совсем не такая радужная. Да, хорошая механика, высокая частота вращения -- все это, безусловно, плюс. Но вот интерфейс... скажем так, не самое большое достоинство этой модели. Недаром компании IBM/Hitachi и Seagate планируют выпуск аналогичных продуктов только в начале 2004 г. и... с интерфейсом SATA II (он же Serial Attached SCSI). Логика SCSI плюс физика SATA и увеличенная пропускная способность шины позволят этим накопителям конкурировать со SCSI-дисками. Но вот в варианте с SATA/150... Пусть даже и с 10000 об/мин подобные решения будут иметь несколько ограниченное применение.

Однако, несмотря ни на что, компания Western Digital и ее Raptor все же останутся в истории "винчестеростроения" как первая компания и первый диск, вынесшие частоту вращения 10000 об/мин из закрытого мира SCSI "в массы".

Оборудование для тестирования предоставлено: винчестеры Cheetah 10K.6 -- компания ELKO;
контроллер LSI MegaRAID 320-1 -- компания "Оникс": тел. (044) 205-5567
