Физики NUS нашли эффективный способ изменения свойств наноматериалов

0

Физики NUS нашли эффективный способ изменения свойств наноматериалов

Проблемы, связанные с трудностью модификации свойств двух перспективных для фотоники и оптоэлектроники наноматериалов, могут быть преодолены благодаря простой технике, разработанной в Национальном университете Сингапура (NUS).

Двумерный дисульфид молибдена, который относят к классу дихалькогенидов переходных металлов, обладает рядом потенциально полезных для оптоэлектроники качеств, которые можно изменять и настраивать, варьируя толщину пленки этого материала. При наличии дешевого и эффективного метода формирования рельефа такой пленки можно было бы создавать микроустройства, состоящие из компонентов MoS2 различной толщины.

Сотрудники физического факультета NUS в статье, опубликованной в журнале ACS Nano, предложили использовать для нанесения микрорисунка на большие площади MoS2 и для истончения пленки использовать лазерный луч, фокусируемый оптическим микроскопом. Они продемонстрировали, что этот способ подходит для селективного «рисования» на любом участке пленки, выгодно отличаясь от других современных методов, позволяющих модифицировать только всю пленку целиком.

В ходе экспериментов выяснилось также, что электро- и фотопроводимость измененного материала увеличивалась более чем в 10 и 5 раз, соответственно. Из модифицированной пленки MoS2 был изготовлен прототип фотодетектора, рабочие характеристики которого свидетельствуют о высокой пригодности данного материла для таких приложений.

В другой работе, опубликованной в Scientific Reports, сингапурские ученые вместе с коллегами из гонконгского Baptist University выяснили, что воздействие фокусированного лазерного луча меняет оптические свойства нанопроводов из мезопористого кремния, заставляя их излучать сине-зеленый флуоресцентный свет.

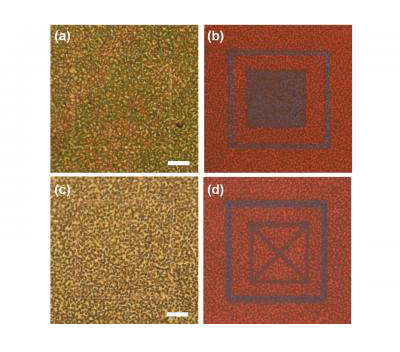

В качестве интересного примера практического применения, авторы продемонстрировали, что изображения, нанесенные на пористый кремний лазерным лучом низкой мощности, были невидимы в оптическом микроскопе, но «проявлялись» при наблюдении с помощью флуоресцентного микроскопа.
