Новый метод быстрого и дешевого изготовления печатных плат, предложенный инженерами Технологического института Джорджии (Georgia Tech), Токийского университета и Microsoft Research, позволяет печатать их на обычных струйных принтерах.

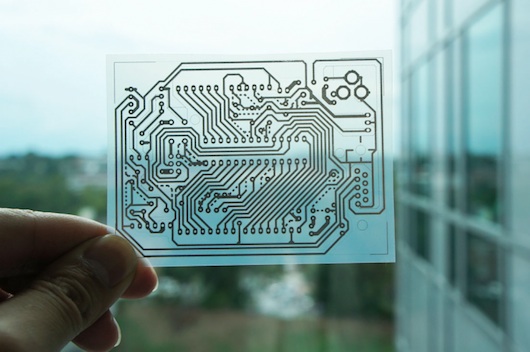

Вложив в оборудование всего около $300 (принтер, клейкую ленту и специальные чернила) каждый может изготавливать работающие электрические цепи всего за 60 секунд. Метод получил название «мгновенные струйные схемы» (instant inkjet circuits), с его помощью возможно наносить проводящие дорожки произвольной конфигурации на жесткую или гибкую основы.
Недавние успехи в химическом сцеплении металлических частиц позволили исследователям применить для струйной печати чернила с серебряными наночастицами, избежав многих потенциальных проблем, которые связаны с процессами высокотемпературного спекания. Наилучшие результаты достигались при печати на бумаге с резиновым покрытием, полимерной пленке и глянцевой фотобумаге. Авторы методики также составили список подложек, которые применять не следует: это прежде всего холст (брезент) и магнитные материалы.
На изготовленную печатным образом плату можно поместить электронные компоненты, для этого используется двухсторонний проводящий скотч с серебряным наполнителем. Такие домашние схемы будут весьма удобны для быстрого прототипирования примитивных калькуляторов, устройств для температурного контроля, адаптеров для зарядки батарей и множества других.
В целях демонстрации возможностей нового метода, с его помощью изготовили гибкий емкостной датчик. Нанесенный на стакан и подсоединенный к микроконтроллеру он смог измерять количество оставшейся в стакане жидкости.
Доклад «Instant Inkjet Circuits: Lab-based Inkjet Printing to Support Rapid Prototyping of UbicComp Devices», посвященный этой методике, удостоился приза на международной конференции по проникающим в повседневность вычислениям UbiComp 2013 в Цюрихе (Швейцария).
