Продолжающаяся миниатюризация оптоэлектронных устройств, вполне естественно, требует уменьшения и толщины используемых в них полупроводниковых материалов. Проблема заключается в том, что при этом ухудшается способность полупроводников поглощать свет.
Ученые во всем мире пытаются найти способ найти наилучший компромисс между поглощением света и генерированием электричества. Так, например, в Гарвардском университете недавно добились неплохих результатов с тонкими германиевыми пленками на золотой поверхности, но использование драгоценного металла делает это решение малоприемлемым для практики.
На этой неделе сотрудники и студенты Университета Баффало и двух китайских университетов представили в журнале Advanced Materials итоги совместной работы в этом направлении. «Мы показали, что нанополость из алюминия или других более дешевых белых металлов и сплавов можно использовать для увеличения количества света, поглощаемого полупроводящим материалом», — говорится в статье.

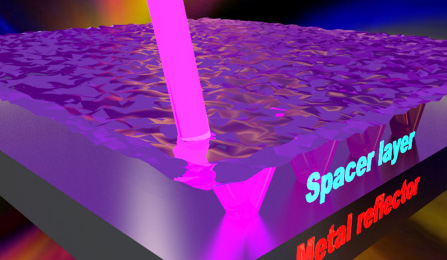

Описываемая там оптическая нанополость состояла из алюминия, оксида алюминия и германия. В экспериментах свет проходил через слой германия толщиной от 1,5 до 3 нм и циркулировал по замкнутому пути в алюминии и его оксиде.
Поглощение в пике достигало 90%, причем на германий приходилось примерно 80% излучения в сине-зеленой части спектра, а алюминий поглощал все остальное. Авторы считают свой подход самым оптимальным, поскольку преобладающая часть света не покидает полупроводящий материал.
Авторы указывают, что нанополости могут иметь множество потенциальных приложений, в том числе, в сенсорах для быстродействующих цифровых камер, в более эффективных солнечных батареях, а также для фотокаталитического расщепления воды с получением водородного топлива.
