SATA 6 Gbit/s: интерфейс будущего и его настоящее

Статья опубликована в №43 (709) от 1 декабря

0


Несмотря на то что современные HDD еще не достигли пределов второй версии стандарта SATA, для твердотельных накопителей его возможностей уже недостаточно, и многие производители считают, что настало время для SATA 3.0.

Новый виток эволюции

Для начала немного проясним ситуацию с наименованиями: SATA 3.0 – это ревизия технической документации, описывающей новое поколение стандарта, реальные же устройства характеризуются как поддерживающие SATA 6 Gbit/s – набор функций, описанных в SATA 3.0.

Два основных изменения, произошедших в третьем поколении интерфейса, – это увеличенная до 6 Гб/с пропускная способность и расширенные возможности NCQ.

Первое обновление не будет востребовано даже жесткими дисками последнего поколения, поскольку на сегодняшний день они не обеспечивают скоростей линейного чтения, превышающих 150–160 МБ/с, однако для SSD это вполне актуально.

Наибольшее значение для традиционных накопителей будет иметь функция изохронной, т. е. постоянной передачи данных. Тяжело нагруженный HDD, читающий и записывающий информацию в несколько потоков (довольно распространенная в домашних ПК ситуация в свете развития файлообменных сетей), зачастую не способен обеспечить устойчивую скорость чтения для комфортного просмотра видео или прослушивания аудио. SATA 3.0 предусматривает возможность активации своеобразного аналога службы Quality of Service в сетевых протоколах: за приложением резервируется максимальный приоритет, и запрашиваемые им данные всегда считываются в первую очередь и непрерывным потоком.

Революционными такие изменения, разумеется, назвать нельзя, SATA 6 Gbit/s – лишь новый этап в эволюционном развитии стандарта, устраняющий некоторые недостатки прошлой версии и отодвигающий уже достигнутый порог пропускной способности. Более интересны практические реализации этого интерфейса.

Два подхода к одной задаче

SATA 6 Gbit/s интерфейс будущего и его настоящее

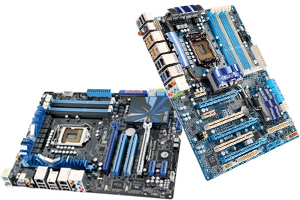

ASUS P7P55D-E Premium
SATA 6 Gbit/s интерфейс будущего и его настоящее
Gigabyte GA-P55A-UD6

Очевидно, что накопители с поддержкой нового стандарта SATA будут сначала устанавливаться в новейшие ПК на платформах Intel и AMD. Для первого производителя это прежде всего Socket 1156 и чипсет P55, на основе которого в линейках ASUS и Gigabyte уже появились материнские платы с поддержкой SATA 6 Gbit/s, оснащенные контроллерами серии Marvell 912x – 9128 в продуктах Gigabyte, отличающийся поддержкой RAID, и 9123 на платах ASUS.

Поддержка SATA 6 Gbit/s потребовала от инженеров обеих компаний нетривиальных технических решений, и подошли они к их воплощению по-разному. Причина этому – особенность чипсета Intel P55: несмотря на заявленную совместимость с PCI Express 2.0, восемь линий этой шины, обеспечиваемые концентратором ввода-вывода, с точки зрения пропускной способности соответствуют лишь PCI Express 1.1. Предоставляемых этими линиями 250 МБ/с недостаточно для нового дискового интерфейса, потому разработчикам пришлось идти обходными путями.

В ASUS P7P55D-E Premium обмен данными между контроллером и чипсетом организован наиболее простым с инженерной точки зрения способом: четыре линии PCI Express от IOH набора логики ведут к коммутатору PEX PLX8613, который преобразует его в два канала PCI Express 2.0. К нему, в свою очередь, подключены вышеупомянутый Marvell 9123 и контроллер USB 3.0 производства NEC. Сухие цифры (4 Гб/с для PCI Express 2.0 против 6 Гб/с для новой ревизии SATA) говорят, что этого все равно недостаточно, однако современные накопители все же вряд ли смогут полностью загрузить этот канал.

Gigabyte GA-P55A-UD6 содержит значительно более изощренное решение проблемы. На ней установлен специальный коммутатор P13PCIE, позволяющий в зависимости от настроек BIOS и подключенных к плате устройств использовать либо линии PCI-E, предоставляемые чипсетом, либо выходящие напрямую из процессора. Если возможности SATA 6 Gbit/s или USB 3.0 не задействуются (или отключены вручную в BIOS), контроллеры довольствуются скоростью, предоставляемой чипсетом. Если же нужно полностью раскрыть потенциал новых стандартов, то плата переключается на использование более быстрых каналов (при этом графический разъем переходит в режим x8). У этого решения есть еще и косвенные преимущества: тракт «контроллер–процессор–оперативная память» имеет меньшую латентность, нежели «контроллер–чипсет–шина DMI–процессор–оперативная память».

Тестирование

SATA 6 Gbit/s интерфейс будущего и его настоящее
SATA 6 Gbit/s интерфейс будущего и его настоящее

В Тестовую лабораторию поступили два жестких диска Seagate Barracuda XT емкостью 2 ТБ, поддерживающих SATA 6 Gbit/s. Мы замерили их быстродействие как при подключении к встроенному контроллеру чипсета Intel P55, так и к контроллерам Marvell 912x на платах ASUS и Gigabyte. Кроме того, был протестирован массив RAID 0 на платформе Gigabyte, чтобы оценить, действительно ли PCI Express 1.1 является сдерживающим фактором для двухпортового контроллера.

Результаты несколько противоречивы и радикально расходятся для одиночного HDD и RAID-массива. С точки зрения синтетических тестов различия между контроллерами минимальны и полностью объяснимы особенностями их подключения. Отметим, что увеличения быстродействия в связи с большей скоростью обмена данными с буфером единственного диска мы не обнаружили.

Тем не менее Marvell 912x попросту не в состоянии обработать столько же запросов, сколько Intel P55. Судя по тестам IOMeter, максимальная производительность этого ядра – 125–130 запросов в секунду на канал, в то время как «родной» контроллер обрабатывает 180 запросов и, очевидно, не является сдерживающим фактором для жесткого диска. Впрочем, это явление отмечено только в профилях Fileserver и Webserver утилиты IOMeter, в остальных же случаях HDD «сдается» раньше, чем контроллер.

Что касается режима RAID, то тут ситуация кардинально иная: по показателям линейной скорости массив действительно превышает отметку 250 МБ/с, что явно указывает на оправданность технических уловок, примененных Gigabyte. В режиме подключения к чипсету производительность падает на 25% и более. Что особенно интересно, хоть встроенный контроллер Intel P55 и не уступает Marvell 9128 в синтетических тестах, при имитации работы реальных ПК и серверов последний опережает его очень существенно. Возможно, именно в таком режиме больший объем и скорость обмена данными с буфером HDD вносят свою лепту.

Итоги тестирования наводят на мысль о том, что на сегодняшний день внедрение SATA 6 Gbit/s является оправданным лишь для высоконагруженных RAID-массивов и, возможно, SSD-накопителей, а для однодисковых конфигураций никаких преимуществ у нового поколения интерфейса нет. Наличие соответствующих контроллеров на новейших материнских платах – скорее имиджевый, нежели действительно необходимый шаг. Тем не менее показатели даже двухдисковых массивов RAID подтверждают, что момент, когда SATA 3 Gbit/s устареет не только морально, уже очень близок.
