Электронные доски – инструмент для бизнеса и образования

Статья опубликована в №46 (614) от 4 декабря

0


Недавно в «Компьютерном Обозрении» вышла статья о принципах работы и сферах применения интерактивного оборудования, сейчас мы предлагаем продолжение обзора электронных досок, доступных на украинском рынке. В этот раз мы сделали основной акцент на практических аспектах применения.

Электронные доски – инструмент для бизнеса и образования

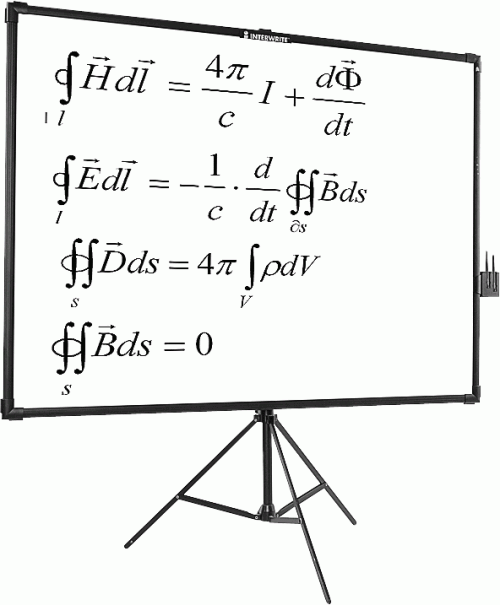

InterWrite 1077

Итак, мы собрали оборудование от четырех производителей – 3M, InterWrite, Panasonic и Smart Technologies, каждый из которых предлагает свой вариант реализации функциональности. Начнем с самой простой электронной доски – Panasonic Panaboard UB-2315C. По сути, это обычная двусторонняя маркерная доска с навесным автоматическим сканером. Она является автономной и не требует ни проектора, ни обязательного подсоединения к компьютеру для работы. Конструктивно, кроме рабочей поверхности доски, устройство содержит электронный блок и сканер с сервоприводом. Есть возможность подключить принтер для вывода содержимого доски на печать, а также сохранить работу на USB-накопителе или флэш-карте SD. Доступно два формата: JPEG и PDF, причем первый всегда записывается в портретной ориентации.

При подключении к компьютеру устройство распознается как сканер, и устанавливается TWAIN-драйвер. Также можно инсталлировать специальное ПО – Document Manager. Программа позволяет редактировать полученные сканы, группировать их в многостраничные документы и каталогизировать результаты. Поддерживаются форматы TIFF, JPEG, PDF, а также проприетарный DDM (для хранения подшивок файлов).

Электронные доски – инструмент для бизнеса и образования

Panasonic Panaboard UB-2315C

Panasonic Panaboard UB-2315C не является интерактивной доской в полном смысле этого термина, однако ее функциональности вполне достаточно, если нет необходимости совмещать мультимедийную презентацию и ввод с доски. А учитывая весьма приемлемую цену и возможность работы без проектора, данный аппарат становится очень привлекательным бюджетным вариантом.

Остальные участники теста схожи по функциональности, но используют разный принцип позиционирования электронного маркера. Так, доски производства 3М конструктивно подобны продукции от Panasonic: обычная магнитно-маркерная поверхность с полиэфирным покрытием. Стилус представляет собой автономный ультразвуковой пьезоэлектрический излучатель импульсных сигналов. В верхнем углу рамки доски расположены УЗ-микрофоны. Временная задержка между сигналами, принятыми от них, зависит от места расположения стилуса. Таким образом, с помощью алгоритмов триангуляции вычисляются координаты излучателя. Две другие доски – это, по сути, сенсорные панели, отслеживающие точку прикосновения электронного маркера: Smart – резистивная, InterWrite – индуктивная.

Электронные доски – инструмент для бизнеса и образования
Каждая ячейка под маркер оснащена оптопарой, регистрирующей его наличие, активизируется тот маркер, что был последним извлечен со своего места

Все три доски при подключении по USB распознаются как HID-устройства. Перед началом работы их следует откалибровать. Для этого с помощью экранного меню вызывается специальная таблица с девятью контрольными точками, к которым необходимо поочередно приложить стилус. После процедуры калибровки электронное перо становится средством позиционирования курсора.

Для пользователя основные различия заключаются в экранном меню и возможностях сопутствующего ПО. В модели 3М DB578 меню активизируется нажатием на кнопку на стилусе. Оно предоставляет набор виртуальных маркеров и ластиков, отличающихся по цвету и толщине линии, экранную клавиатуру, средства создания и проигрывания анимации. Визуальное выполнение – кольцевой селектор, разделенный на секторы с пиктограммами. Меню очень удобно в применении, выбор нужного инструмента и его параметров осуществляется одним движением. В устройстве InterWrite за это отвечает специальная область слева и справа от рабочей поверхности. Как и в продукте 3M, в режиме курсора нажатие на кнопку пера воспринимается системой как щелчок правой кнопки мыши. Само меню здесь более богатое, однако выполнено в традиционном виде – столбцом, поэтому поиск нужного пункта может отнять некоторое время.

Электронные доски – инструмент для бизнеса и образования
SMART SB 660

В интерактивной доске SMART SB 660 все реализовано значительно проще. Под рабочей доской размещается полка с ячейками под маркеры разного цвета. Каждая из них оснащена оптопарой, регистрирующей наличие маркера в ячейке. Активизируется тот маркер, что был последним извлечен со своего места. Виртуальный ластик также присутствует. По умолчанию задействован режим рисования, однако кнопкой на нижней полке можно активизировать экранную клавиатуру или режим курсора. Реализация меню внешне похожа на InterWrite, но с более крупны-ми пиктограммами и иерархической структурой. По функциональности они подобны: запись и воспроизведение рисунков на экране в виде анимации, экранная клавиатура, виртуальная шторка. ПО доски SMART позволяет настроить специфичные функции разных маркеров. Например, один на рисование, второй – на выделение текста, а третий – на курсор мыши.

Электронные доски – инструмент для бизнеса и образования
3M DB578

Если говорить о вопросах эргономики, то стоит отметить, что лишь Panasonic комплектуется шасси, остальные допускают монтирование на стену или требуют дополнительных подставок. SMART SB 660 имеет один недостаток – пластиковое крепление. Самый удобный стилус у InterWrite: он тонкий и отлично лежит в руке. Лучшая организация меню у 3M. Кроме того, все три доски в комплекте поставки содержат базовые средства создания и трансляции презентаций.

Нельзя также упускать из виду такой важный параметр, как размер рабочей области, ведь именно он во многом определяет цену устройства. Кроме того, существует непосредственная связь между размерами доски и аудитории, в которой ее предполагается использовать. Здесь лидируют продукты InterWrite 1077 и 3М DB578 – 77 и 78 дюймов соответственно (у SMART также есть модели с большей диагональю).

Подводя итоги, можно констатировать, что все продукты оказались очень функциональными, эргономичными и полностью оправдывающими свою стоимость.

Технические характеристики электронных досок
Модель 3M DB578 InterWrite 1077 Panasonic Panaboard UB-2315C SMART SB 660
Диагональ, дюймы 78 77 78 (76) 64
Габариты доски (В×Ш), см 119,4×177,8 132,7×172,7 185,8×153,4 105,8×139,2
Размер рабочей области, см 119,4×157,5 117,5×157 86,9×130 97,2×130,2
Масса, кг 34 17,7 30 9,9
Устройство позиционирования Ультразвуковой стилус Индуктивный стилус Маркер Механический стилус
Интерфейс USB
Гарантия 5 лет на рабочую поверхность, 2 года на электронные компоненты 1 год 1 год 2 года, 5 лет при условии регистрации на сайте компании Smart Technologies
Цена $2650 $2100 12 190 грн 12 900 грн
Предоставлено DataLux Ingress «АВ-ПРО» «Литер»
