С новым классом сверхтонких материалов, монослойными полупроводниками, ученые связывают большие ожидания в области разработки гибких и прозрачных светодиодных дисплеев, солнечных панелей и фотодетекторов повышенной эффективности, нанометровых транзисторов.

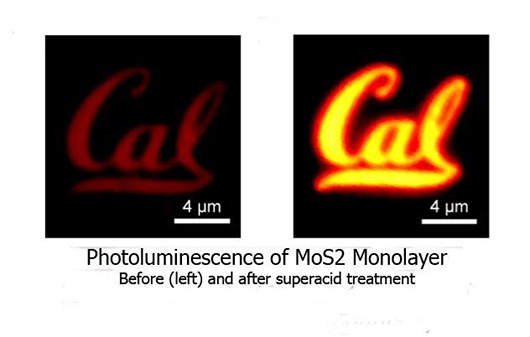

Инженеры Калифорнийского университета (UC Berkeley) и Национальной лаборатории в Беркли нашли простой способ избавить такие материалы от дефектов, ухудшающих их рабочие характеристики. В экспериментах, о которых они сообщили в журнале Science 27 ноября, обработка органической суперкислотой TFSI приводила к 100-кратному улучшению эффективности люминесценции монослойного дисульфида молибдена (MoS2).
Химическая реакция так называемого протонирования позволяет заполнять протонами, иногда, в виде атомов водорода, вакансии в атомной решётке, а также очищает от нежелательных загрязнений поверхность материала.
«Традиционно, чем тоньше материал, тем более чувствителен он к дефектам, — заявил главный исследователь, профессор UC Berkeley, Али Джави (Ali Javey). — Здесь мы впервые продемонстрировали идеальный в оптоэлектронном смысле монослой, достижение, прежде невозможное для столь тонкого материала». Толщина MoS2 составляет всего 0,7 нм, в три раза тоньше молекулы ДНК.
Достигнутое увеличение квантового выхода с 1 до 100% создает предпосылки для практического применения монослойных материалов в оптоэлектронных устройствах и высокопроизводительных транзисторах.
