Создан нанолазер в 100 тыс. раз тоньше человеческого волоса

Сотрудники Вашингтонского университета (UW) использовали самый тонкий из доступных сегодня полупроводников, чтобы создать нанолазер новой конструкции — несложный в изготовлении, энергоэффективный и совместимый с существующей электроникой. Об этом сообщает публикация в Nature от 16 марта.

Устройство, разработанное в кооперации со Стэнфордским университетом, использует в качестве среды для накачки вольфрамовый полупроводник толщиной всего в три атома.

«Этот недавно открытый новый тип полупроводника очень тонок и эффективно излучает свет, — пишет главный автор статьи, кандидат физических наук UW Саньфен Ву (Sanfeng Wu). — Его свойства уже нашли применение в транзисторах, светодиодах и солнечных батареях. А теперь и в нанолазерах».

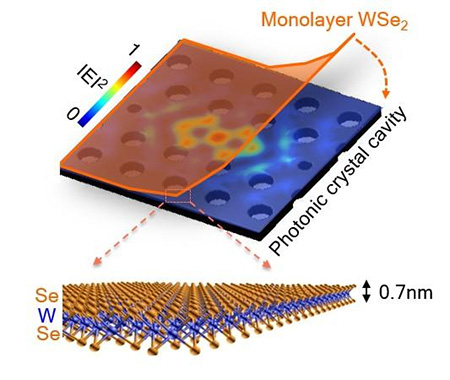

В новом устройстве плоскость полупроводника накладывается сверху на обычную оптическую полость, захватывающую и усиливающую свет. Сверхтонкая природа полупроводника обеспечивает эффективное взаимодействие между этими двумя ключевыми компонентами лазера. Для запуска новый нанолазер требует всего 27 нановатт, что говорит от его высокой эффективности.

Инженеры рассчитывают, что эта и другие инновации позволят наладить выпуск нанолазеров с электрическим управлением, что, в свою очередь, откроет двери для оптической передачи данных в компьютерных чипах и схемах.
