Секреты современных ЖК-мониторов

0


При подготовке тестирования ЖК-мониторов с диагональю 19 дюймов мы столкнулись с необычайно высоким интересом к данной теме. Проблема выбора, которая никогда не была легкой, в данном случае усугубляется большим разнообразием моделей, цена которых лежит в широких пределах – от $300 до $800 при сравнимых (на первый взгляд) характеристиках. Для того чтобы понять, чем же они отличаются между собой и какой продукт предпочесть, нам предстоит рассмотреть устройство современного ЖК-дисплея.

Мы не будем подробно останавливаться на базовых принципах функционирования ЖК-матриц, полагая, что большинство наших читателей уже знакомо с ними в достаточной степени. Напомним лишь, что в них используется явление поворота жидкими кристаллами плоскости поляризации светового потока. Но технологии и подходы, применяемые различными производителями к решению возникающих при создании мониторов проблем, подчас значительно отличаются.

Интерфейсы

Секреты современных ЖК-мониторов
Схема функциональных блоков современного ЖК-дисплея

В наследство от эпохи ЭЛТ-мониторов нам остался аналоговый интерфейс RGB VGA D-sub. Видеоадаптер преобразует данные кадрового буфера из цифрового вида в аналоговый, а электроника ЖК-монитора, со своей стороны, вынуждена выполнять обратное, аналого-цифровое преобразование. Несложно понять, что такие избыточные операции как минимум не улучшают качества изображения, к тому же они требуют дополнительных затрат для своей реализации. Поэтому с повсеместным распространением ЖК-дисплеев интерфейс VGA D-sub не имеет будущего и в скором времени его вытеснит цифровой DVI.

Не стоит думать, что в дешевых мониторах производители намеренно не реализуют поддержку DVI-интерфейса, ограничиваясь лишь VGA D-sub. Просто для этого требуется применение специального TMDS-приемника со стороны монитора, и себестоимость устройства с поддержкой как аналогового, так и цифрового интерфейсов по сравнению с вариантом с единственным аналоговым входом будет выше.

Электроника

Если разобрать корпус современного ЖК-монитора и взглянуть на плату управляющей электроники, поначалу может возникнуть легкое недоумение. В самом деле, даже плата блока питания, расположенная рядом, выглядит гораздо внушительнее!

Секреты современных ЖК-мониторов
В современных ЖК-мониторах печатная плата встроенного блока питания (слева) кажется сложнее, чем блок обработки сигнала и управления дисплеем (справа)

Функциональную схему блока обработки изображения в ЖК-дисплее простой не назовешь, и лаконичность его платы объясняется иначе: благодаря подходу System-on-a-Chip большинство функций (от аналого-цифрового преобразования RGB-сигнала, его масштабирования, обработки и вплоть до формирования выходных сигналов LVDS) выполняется единственной ИС с высокой степенью интеграции, носящей название Display Engine. Среди производителей мониторов сегодня весьма популярны ИС от ST Microelectronics (семейства ADE3xxx), работающие под управлением 8-битовых микроконтроллеров.

Блок ЖК-матрицы также выглядит довольно простым, и его плата обычно содержит единственную схему управления, так называемый драйвер матрицы, в который интегрированы приемник LVDS и драйверы истоков и затворов, преобразующие видеосигнал в адресацию конкретных пикселов по столбцам и строкам. В целом же доля электронных компонентов в себестоимости монитора, по оценкам экспертов IDC, составляет всего 11% – нетрудно догадаться, что большинство затрат приходится на саму панель TFT LCD.

В блок ЖК-матрицы входит также система ее подсветки, которая, за редкими исключениями, выполнена на газоразрядных лампах с холодным катодом (Cold Cathode Fluorescent Lamp, CCFL). Высокое напряжение для них обеспечивает инвертор, размещенный в блоке питания монитора. Лампы обычно располагаются сверху и снизу, их излучение направлено в торец полупрозрачной панели, находящейся сзади за матрицей и выполняющей роль световода. От качества матирования и однородности материала этой панели зависит такая важная характеристика, как равномерность подсветки матрицы.

Современные технологии TFT LCD

Для ЖК-мониторов основным элементом, определяющим качество изображения, является матрица TFT LCD. На сегодняшний день на рынке представлены три конкурирующие между собой базовые технологии ЖК-панелей и некоторое количество их разновидностей. Это Twisted Nematics (TN, раньше добавляли еще и +Film, однако сейчас других просто нет), In-Plane Shutter (IPS, S-IPS) и Vertical Alignment (VA, MVA, PVA). Не затрагивая технических особенностей данных технологий, которые широко обсуждаются на соответствующих технических сайтах в Интернете, остановимся лишь на их практических и рыночных аспектах.

Секреты современных ЖК-мониторов
a
Секреты современных ЖК-мониторов
б
Секреты современных ЖК-мониторов
в

ИС высокой интеграции (Display engine) семейства ADE3xxx от ST Microelectronics (a) под управлением восьмиразрядного микроконтроллера (б) и формирователи выходного сигнала (в) – вот и все устройства на плате управления ЖК-дисплеем

TN. Самый старый и дешевый в производстве тип матриц, для него же характерно минимальное время отклика, что и обусловило его широкое распространение. Большинство 17-дюймовых дисплеев и до 50% 19-дюймовых содержат именно матрицы TN. На этом, пожалуй, достоинства заканчиваются, и начинается длинный список недостатков.

Специфическая, «жесткая» цветопередача, весьма далекая от эталонной (а с появлением «сверхбыстрых» панелей она еще ухудшилась); клиппинг в светлых областях изображения; малые углы обзора, особенно вертикальный; невысокая контрастность. К тому же «битые» пикселы (dead pixels) на таких матрицах пропускают свет, поэтому на экране они будут видны в виде яркой синей, красной или зеленой точки.

Но все же, если вам нужен монитор с минимальным смазыванием движущегося изображения, пока именно TN остается наилучшим выбором. Однако не стоит забывать, что при этом он совершенно не подойдет для работы с графикой.

Узнать такие матрицы довольно легко по потемнению картинки при взгляде снизу и выцветанию, вплоть до инвертирования светлых областей при взгляде сверху.

IPS/S-IPS. Характеристики матриц, выполненных по данной технологии (разработанной компанией Hitachi), являют собой прямую противоположность таковым для TN. IPS имеет впечатляющий список достоинств. Это и отличная цветопередача, и широчайшие углы обзора, и хороший контраст (глубокий черный цвет). Но преуспеванию IPS на рынке мешают ее недостатки: сложность в производстве (как следствие, дороговизна) и большое время реакции матрицы.

IPS может быть идеальным выбором для задач, связанных с обработкой статического изображения. А вот комфортно играть в компьютерные игры, увы, не получится. Кроме того, на рынке до сих пор нет IPS-матриц с технологией overdrive (подробнее о ней ниже), поэтому мониторы с такими матрицами выбирают преимущественно профессионалы в области графики.

Узнать матрицы IPS также легко: если взглянуть под углом на включенный монитор с черной заливкой на экране, то черный цвет будет иметь фиолетовый оттенок.

MVA/PVA. Технология MVA (Multi-domain Vertical Alignment) разработана компанией Fujitsu в качестве компромиссной между IPS и TN. Достоинства таких матриц: отличные углы обзора, неплохая цветопередача, высокая контрастность; однако время отклика по-прежнему не может сравниться с соответствующим показателем у TN.

Samsung производит матрицы PVA (Pattern Vertical Alignment) и S-PVA, которые, грубо говоря, являются усовершенствованными вариантами MVA. Корейской компании удалось значительно улучшить контрастность, вплоть до рекордной 1000:1, а также с помощью технологии overdrive серьезно уменьшить время отклика – теперь на топовых моделях 19-дюймовых мониторов этого производителя вполне можно комфортно играть в динамичные компьютерные игры.

Если обобщить весь опыт тестирования ЖК-мониторов в нашей Тестовой лаборатории, то именно PVA-матрицы на сегодняшний день видятся нам как оптимальный компромисс между малым временем отклика TN и качественной цветопередачей IPS. Поэтому дисплеи, оборудованные такими матрицами, могут в наибольшей степени претендовать на звание универсальных.

Чем определяется качество

После рассмотрения достоинств и недостатков применяемых в ЖК-дисплеях технологий изготовления матриц у вас может возникнуть совершенно закономерный вопрос: если качество изображения на 80% зависит от матрицы, почему же цены на схожие мониторы разных брендов подчас отличаются в несколько раз?

Секреты современных ЖК-мониторов
а
Секреты современных ЖК-мониторов
б
Секреты современных ЖК-мониторов
в

Блок ЖК-матрицы (а) также кажется очень простым: единственное устройство на плате управления (б) – это драйверная ИС (в)

Даже если оставить за рамками качество сборки и материал корпуса, а также конструкцию подставки и возможности настройки параметров изображения, останется такой животрепещущий вопрос, как политика производителя по отношению к «битым» пикселам. Последние представляют собой ячейки, управляющие тонкопленочные транзисторы которых вышли из строя. Обычно это вызвано производственным дефектом, так как сделать идеальную панель большой диагонали с тремя миллионами ячеек совсем не просто, в ходе же эксплуатации монитора новые дефекты появляются редко.

Стандарт ISO 13406-2 определяет четыре класса ЖК-панелей, для каждого из которых допускается наличие определенного количества неработающих ячеек на миллион пикселов. Для массового распространения на данный момент сертифицированы лишь матрицы первого («битые» субпикселы отсутствуют) и второго классов (количество вышедших из строя субпикселов не больше пяти). Однако ввиду непрекращающегося падения цен держать такую планку качества производителям все труднее: слишком много панелей уходит в брак, а работать в убыток в условиях демпинга долго не получится. Поэтому если тенденция к удешевлению ЖК-дисплеев сохранится и в будущем, то совсем не исключено появление на рынке и панелей третьего класса (от 6 до 50 вышедших из строя субпикселов).

Кто-то может спросить: а как же те производители, которые гарантируют, что «битых» пикселов в их мониторах нет? Они что, научились делать ЖК-панели практически без брака? Нет, здесь все гораздо проще. Гарантия на полное отсутствие вышедших из строя субпикселов обычно дается лишь на отдельные модели мониторов (вершины продуктовых линеек) и свидетельствует о применении панелей первого класса. Второй же класс просто устанавливают в более дешевые модели линейки. Кроме того, такую гарантию на свои дисплеи могут безбоязненно давать прежде всего те бренды, которые делают ЖК-панели и для себя, так как при этом они имеют возможность отобрать для собственных устройств самые качественные из них: Samsung, LG и Philips.

Таким образом, на пресловутый вопрос «навіщо платити більше?» применительно к ЖК-мониторам имеется совершенно четкий ответ. Как говорил М. Жванецкий, можно этого и не делать, если вас не интересует результат – в нашем случае качество приобретаемого устройства.

Не все спецификации одинаково полезны

Если взглянуть на страницу спецификаций ЖК-дисплея любого производителя, то список его технических характеристик обычно выглядит весьма внушительно. Для потенциальных покупателей зачастую именно спецификации являются единственным источником информации о продукте, и поэтому в народе довольно популярно сравнение характеристик устройств различных брендов. Тем не менее такой подход к ЖК-мониторам, к сожалению, совершенно неприменим – делать выводы о качестве, сравнивая спецификации, корректно лишь для продуктов одной компании (да и то не всегда).

Такая ситуация с, казалось бы, вполне объективными показателями, изначально призванными вносить ясность, требует дополнительного рассмотрения. Для начала отметим, что, хотя стандарт VESA на измерения параметров плоскопанельных дисплеев определяет их методику однозначно, далеко не все производители ее придерживаются. Более того, когда дело доходит до наиболее критичных с маркетинговой точки зрения пунктов спецификации, с методами и условиями их измерений зачастую начинается самый настоящий бардак.

Попробуем разобраться, какие же из характеристик ЖК-дисплея наиболее важны и стоят того, чтобы при выборе обратить на них внимание.

Секреты современных ЖК-мониторов
а
Секреты современных ЖК-мониторов
б
Секреты современных ЖК-мониторов
в
Секреты современных ЖК-мониторов
г

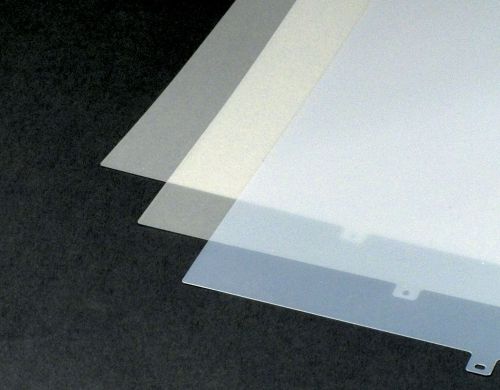

Блок подсветки (а) состоит из газоразрядных ламп с холодным катодом CCFL (б), полимерного световода (в), рассеивателей и поляризатора (г)

Размер диагонали и разрешение. Если первый параметр очевиден и особых комментариев не требует, то на втором стоит остановиться подробнее. ЭЛТ-дисплеи могут одинаково хорошо работать в широком диапазоне разрешений, так как размер ячейки их теневой маски или апертурной решетки намного меньше пиксела изображения. Однако картинка на ЖК-панели выглядит оптимально в том случае, если видеоадаптер работает в «родном» для ЖК-монитора разрешении (native resolution). Ячейки ЖК-панели по сравнению с ячейками теневой маски довольно велики, и на один пиксел изображения приходится лишь одна RGB-ячейка матрицы. Поэтому для 15-дюймовых дисплеев основным рабочим является разрешение 1024×768, для 17- и 19-дюмовых – 1280×1024. Все прочие режимы будут лишь компромиссами: при установке на видеоадаптере ПК меньшего разрешения изображение масштабируется до нужного размера электроникой дисплея и в результате «замыливается». Если же разрешение видеорежима превышает оптимальное, то большинство мониторов отказывается с ним работать либо опять-таки картинка ухудшается из-за пересчета.

Обратите внимание, что несмотря на два дюйма разницы в размере диагонали, 17- и 19-дюймовые мониторы (в большинстве своем) характеризуются одним и тем же «родным» разрешением. То есть количество информации, которое можно разместить на них, одинаково, выигрыш лишь в большем размере точки для 19-дюймового дисплея. На практике чаще всего оказывается, что значительно приятнее работать именно с последним – за счет увеличенного размера ячеек матрицы (и соответственно, уменьшенного расстояния между ними) изображение, формируемое 19-дюймовым устройством, кажется лучше.

Частота обновления экрана. В эпоху ЭЛТ-мониторов этот параметр был важнейшим для достижения комфортного, немерцающего изображения на дисплее. Но для того чтобы человеческий глаз воспринимал быстро сменяющиеся кадры как движущуюся картинку, достаточно и 30 кадров в секунду (60 при чересстрочном формировании). Необходимость же поднимать частоту «рефреша» до 85, 100 и даже 120 Гц была вызвана тем, что на ЭЛТ-дисплеях изображение формируется построчным сканированием, причем, пока электронный луч «засветит» строку в нижней части экрана, обладающий небольшим временем светимости люминофор в верхней его части уже успевает отдать значительный процент своей энергии, и картинка темнеет – до следующего прохода луча.

Так как в ЖК-дисплеях кадр формируется целиком, и каждая ячейка матрицы – это транзистор с запоминающим конденсатором (storage capacitor), который долго хранит заряд, то никакое мерцание (чередование светлых и темных кадров) не возникает, и необходимой и достаточной частотой обновления является значение в 60 Гц. Именно на него рассчитана электроника ЖК-матрицы, и потому, даже если на видеоадаптере установлена более высокая частота, DSP дисплея будет пропускать лишние кадры, что может привести к рывкам движущегося на экране изображения.

Яркость и контрастность. Максимальная яркость ЖК-панели зависит от мощности ее подсветки и коэффициента пропускания матрицы и фильтров. Контрастность же определяется отношением интенсивности белого цвета к светимости черного цвета. Производители частенько указывают в паспортных данных мониторов значения, которые заявлены для установленных в них панелей, что, строго говоря, не совсем верно, так как электроника и качество сборки дисплея могут оказать существенное влияние на эти величины.

Паспортное значение максимальной яркости в 250 кд/м2 считается вполне достаточным, причем для работы при искусственном освещении хватает реального уровня в 100–120 кд/м2, а бóльшая яркость может понадобиться лишь при ярком солнечном свете.

С контрастностью не все так просто: в идеале чем больше она заявлена (при равной яркости), тем чище черный цвет на мониторе. На практике же иногда бывает так, что при меньшей заявленной контрастности на одном мониторе черный цвет выглядит заметно чище и глубже, чем на другом, в паспорте которого указано более высокое значение: здесь вступают в силу тип, эффективность антибликового покрытия экрана и прочие факторы.

Количество отображаемых цветов. Этот, на первый взгляд, не слишком информативный пункт спецификации подчас может многое сказать об установленной в монитор ЖК-матрице. Дело здесь вот в чем: разрядность большинства «сверхбыстрых» TN-матриц, в изобилии появившихся на рынке за последние несколько лет, составляет менее 8 бит на канал цветности (24 бит RGB), обычно лишь 6 (18 бит RGB), чего без применения специальных средств совершенно недостаточно для формирования всего спектра режима True Color: 28∙28∙28 дает 16 777 216 цветов, а 26∙26∙26 – только 262 144. Для эмуляции недостающих оттенков в управляющую электронику закладываются алгоритмы дизеринга – либо традиционные пространственные (когда варьируются цвета соседних точек), либо временные, когда отображаемый пикселом цвет переключается через каждый кадр; а иногда и различные их сочетания. В итоге глаз удается обмануть, однако качество изображения на такой матрице все же нельзя сравнивать с таковым для полноценной 24-битовой матрицы.

Поэтому еще совсем недавно при установке в монитор матрицы с уменьшенной разрядностью производители в графе «количество цветов» указывали 16,2 млн оттенков, а для полноценной 24-битовой – 16,7 млн. На сегодняшний же день, к сожалению, некоторые компании даже для 18-битовых панелей пишут 16,7 млн оттенков, и потому определить с помощью спецификаций, какая в мониторе матрица, возможным не представляется.

Углы обзора. Данный параметр очень важен для комфортной работы с монитором. Однако он, увы, утратил свою информативность – с тех пор как в спецификациях даже быстрых ЖК-матриц производители начали указывать значения 140–160°. Нет, это не значит, что углы обзора стали лучше, скорее наоборот, немного изменилась методика их измерений.

Исторически граничным углом обзора, вносимым в спецификации, считался такой, при котором контраст падал до 10:1. Как видите, уже тогда при этом совершенно не учитывались возникающие искажения цветопередачи, которые для TN-матриц подчас выражаются в инвертировании цветов. Для «быстрых» же матриц реальные углы обзора еще ýже, чем для обычных. Поэтому в последнее время некоторые производители ни с того ни с сего начали считать граничными углы обзора матрицы при контрасте не 10:1, а всего 5:1, что дает им основания указывать даже для «быстрых» TN-матриц значения выше 140°.

На практике же разница между углами обзора для разных типов матриц, как говорится, небо и земля. Если для «быстрых» TN заметные искажения наблюдаются даже при небольшом отклонении взгляда от угла нормали (иногда при нормальном угле зрения по центру монитора они уже заметны в его углах), то на современные мониторы, оснащенные PVA- и IPS-матрицами, можно смотреть практически под любым углом. Поэтому углы обзора мониторов на матрицах типа TN и MVA/PVA/IPS несравнимы, хотя цифры спецификаций подчас довольно схожи.

Время отклика. Это один из наиболее спорных и неоднозначных параметров современных ЖК-дисплеев. Гонка миллисекунд, которая длится вот уже несколько лет, привела к тому, что многие пользователи, особенно любители компьютерных игр, выбирают для себя монитор, руководствуясь исключительно данной характеристикой. Однако, как мы неоднократно подчеркивали в тестированиях, на практике заявленное низкое время реакции матрицы еще не гарантирует отсутствия смазывания движущегося изображения – более того, нередки случаи, когда, скажем, монитор с паспортным временем реакции 16 мс на поверку оказывается быстрее 12-миллисекундной модели.

Дело, как обычно, в выбранной методике измерения. Еще недавно временем реакции было принято считать суммарное время переключения пиксела с черного цвета на белый (trise) и обратно (tfall), точнее достижения значений яркости 90% и 10% соответственно. Но эта цифра не давала представления о том, как будет вести себя монитор в реальных условиях, и вот почему. При переходе от минимального уровня к максимальному прикладываемое к электродам матрицы напряжение также максимальное; следовательно, воздействие на жидкие кристаллы довольно сильное, что обеспечивает их быструю переориентацию в нужном направлении. Гораздо сложнее осуществить столь же стремительный поворот на небольшой угол (речь идет все же о кристаллах, хоть и «жидких» – их вязкость высока), что соответствует переходам от одного промежуточного состояния к другому (между оттенками серого). Приложенное напряжение будет уже не столь высоким, и время отклика может превысить заявленное в несколько раз – все зависит от типа и конструкции матрицы. В итоге для одной 16-милисекундной модели на экране хорошо видно смазывание, а для другой оно практически не проявляется, и оценить его можно только на глаз либо путем измерения и последующего усреднения длительности всех переходов между различными состояниями ЖК-ячейки (число которых для 8-битовой RGB-матрицы составит 256).

Разгоняем... монитор!

А нельзя ли как-то подогнать неторопливые кристаллы, чтобы ускорить время их поворота при переходе между промежуточными состояниями? Оказывается, можно. Для этого нужно знать их исходное положение (запомнить предыдущий кадр) и точно рассчитать так называемый разгонный импульс напряжения для нового значения пиксела в следующем кадре. Он значительно превышает номинальное для требуемого состояния напряжение, подаваемое после него, и поэтому быстро повернет кристаллы в нужное положение. Данная технология получила название overdrive, и ее корректное воплощение способно снизить время отклика ЖК-ячейки до минимального почти по всему диапазону ее состояний.

Проблема здесь заключается в соблюдении требуемой точности: даже в обычных панелях значения напряжений для формирования 256 состояний находятся в столь узком диапазоне, что управление ими представляет собой настоящее балансирование на острие ножа. Для нормальной же работы форсированной панели точность нужно повысить на порядок, что пока удается отнюдь не всем.

На данном этапе корректная настройка схемы overdrive для панели все еще технически сложная задача, и под силу далеко не всем производителям. В результате при смене состояния ячейки могут стать заметны артефакты – скажем, если оптимальное значение разгонного импульса будет превышено и кристаллы повернутся на больший, чем нужно, угол, через ячейку на какое-то время пройдет больше света. Визуально для движущегося на сером фоне черного объекта это выразится в светлой кайме вместо привычных смазанных фронтов, хотя, повторим, при корректно реализованной технологии такие артефакты появляться не должны.

Чтобы подчеркнуть преимущества мониторов, оборудованных панелями с технологией overdrive, производители выбрали другую методику измерения времени отклика. Если раньше это была сумма временных затрат на переключение ячейки из черного в белый и обратно, то теперь часто указывают усредненное время переключения из одного оттенка серого в другой (Gray-to-Gray, GTG). Однако легко заметить, что в последнем варианте измерения одним переключением меньше, поэтому в результате даже без применения overdrive получается более красивая цифра. Ну а этим быстро воспользовались маркетинговые отделы тех компаний, которые еще даже не воплотили поддержку overdrive в своих матрицах...

Одним словом, заявленное в спецификации время отклика, к сожалению, имеет мало общего со степенью смазывания движущегося изображения в реальных задачах. Для объективной же оценки данного параметра необходимо проводить большое количество измерений, да еще учитывая при этом, что пользовательские настройки монитора, о которых пойдет речь ниже, могут вносить в них существенные коррективы.

Настройка ЖК-монитора

Из всех параметров ЖК-дисплея, которые пользователь может подстраивать, как важнейшие мы выделим яркость, контраст, гамму и цветовую температуру. Следующее утверждение на первый взгляд может показаться нелепым, однако это горькая правда: при установке для них значений, отличных от заводских (точнее, оптимальных для данной ЖК-матрицы), велика вероятность заметного ухудшения цветопередачи. Единственным исключением здесь будет лишь регулировка яркости ламп подсветки, хотя она встречается не у всех моделей.

Если вспомнить устройство и принцип работы ЖК-монитора, то понять, почему так происходит, будет несложно. Без изменения яркости и спектра излучения ламп подсветки (первое возможно, а вот второе – нет) единственный способ реализации всех подобных настроек – подмешивание к видеосигналу, подаваемому на матрицу, некоторой постоянной составляющей. А это приведет к сужению рабочего диапазона значений ячеек матрицы и, как следствие, к уменьшению количества отображаемых цветов (которое даже для лучших панелей и так относительно невелико).

Убедиться же в этом на практике еще проще: достаточно загрузить популярную программу TFTtest.exe и вывести на экран монохромную градиентную заливку (либо нарисовать ее в любом растровом графическом редакторе), а потом поменять значения упомянутых настроек и понаблюдать за появляющимися искажениями, которые выражаются в виде ступенек и/или цветных разводов на градиенте.

Поэтому наши рекомендации по настройке ЖК-монитора можно свести к следующему алгоритму.

  • Выполнить полный сброс установок.
  • Вывести на экран плавную монохромную градиентную заливку.
  • Отрегулировать яркость, контраст, гамму и цветовую температуру таким образом, чтобы на градиенте не наблюдались полосы, ступеньки и цветовые аномалии.
  • В дальнейшем из всех настроек монитора корректировать лишь яркость подсветки, если есть такая возможность, так как она не влияет на качество цветопередачи.
  • Все остальные параметры настраивать с помощью драйверов видеоадаптера либо аппаратного калибратора.

ЖК-мониторы: светлое будущее?

Рыночные перспективы этих устройств не вызывают сомнений, так как наблюдаемый высокий спрос на них однозначно свидетельствует: пользователи сделали свой выбор и жаждут поскорее сменить на своих столах громоздкие ЭЛТ-устройства на компактные и изящные ЖК-мониторы, забывая при этом о недостатках ЖК-технологии. К сожалению, ценовые и маркетинговые войны, развязываемые производителями, приводят к ухудшению ряда важнейших для качества изображения параметров на фоне улучшения лишь двух – времени реакции и стоимости. Особенно данная тенденция заметна для mainstream-дисплеев – 17- и 19-дюймовых устройств с панелями на базе технологии TN.

Таким образом, прогнозы скорой смерти матриц типа TN оказались, мягко говоря, несколько преувеличенными: раз большинство пользователей вполне устраивает такое качество изображения, то и необходимости его улучшать на сегодняшний день попросту нет. Для требовательных же покупателей, готовых платить за качество, остаются дисплеи на матрицах PVA и IPS больших диагоналей (19 дюймов и более). И до тех пор пока их время отклика и цена не сравняются с таковыми для TN-матриц (что маловероятно), господство последних на рынке не подлежит сомнению.
