Группа ученых Технологического института Джорджии (Georgia Tech, США) под руководством профессора Чжон Ли Вонга (Zhong Lin Wang) создала прототип нового сенсорного устройства, которое напрямую преобразует энергию слабого механического давления в световые сигналы. В свою очередь, световые сигналы, можно легко передать, фиксировать на значительном удалении, и обрабатывать с использованием уже известных технологий.

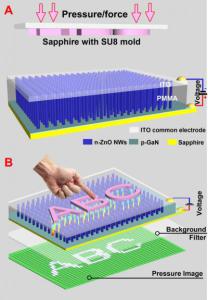

Новый сенсор представляет собой массив нанопроводов из оксида цинка, размещенных в строго определенном порядке на тонкой пленке, для сохранения узора укладки пространство между проводами заполнено полиметилметакрилатом. Общий электрод на верхней части массива сформирован из прозрачного слоя оксида индия и олова. Каждый пиксель сенсорной поверхности представляет собой нанопровод из оксида цинка (полупроводник n-типа) и органического светодиода (полупроводник p-типа), интенсивность излучения которого зависит от степени деформации (обусловлена сочетанием пьезо- и фотоэлектрических эффектов).
Под давлением, даже небольшим, нанопроводники сжимаются и создают отрицательный пьезоэлектрический потенциал; несжатые проводники имеют нулевой потенциал. Таким образом, при любом нажатии на сенсоре формируется визуальное изображение, яркость которого возрастает с увеличением силы нажатия, соответственно эту карту механического воздействия на сенсор легко считать.
Прототип имеет разрешение в 2,7 микрона (около 6350 точек на дюйм), а время перезарядки пикселей составляет около 90 мс, что дает возможность распознавать как единичные и множественные касания, так и вибрации с частотой до 11 Гц. Как заявляют разработчики, в серии из двадцати пяти опытов отклонения уровней сигналов 20 тыс пикселей опытного образца не превышали 5%.
По мнению специалистов, новые сенсоры имеют широкий спектр применений, в частности для считывания подписей и отпечатков пальцев, и будут способствовать созданию новых человеко-машинных интерфейсов и инструментов безопасности.
