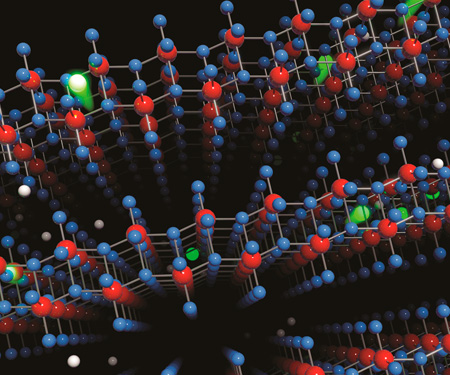

Самый известный двумерный материал — графен — обеспечивает высокую скорость движения электронов, но его физические свойства создают сложности для применения в электронных устройствах. В статье, опубликованной в этом месяце в журнале Advanced Materials, представители австралийского научного агентства CSIRO (Commonwealth Scientific and Industrial Research Organisation) и университета RMIT (Мельбурн) рассказали о полученном ими новом наноматериале, состоящем из двумерных кристаллических слоев оксида молибдена с уникальными электропроводными свойствами.
Для создания слоев толщиной всего около 11 нм, ученые применили процесс, известный как «отслоение» (exfoliation). Полученный материал затем преобразовывался в полупроводник и использовался для создания нанотранзисторов.
Величина измеренной подвижности электронов в слоях оксида молибдена превысила 1100 см2/В·с, что также больше промышленного стандарта для маломерного кремния. Говоря проще, это означает, что носители заряда не рассеиваются, сталкиваясь с препятствиями, как в обычных материалах, а проходят через структуру быстрее. Таким образом, из нового нанокомпозита можно будет изготовлять более миниатюрные и быстродействующие электронные устройства.
