Patron: «Не так страшен СНПЧ, как его малюют»

+33
голоса

Что такое СНПЧ?

Системы непрерывной подачи чернил, а именно так раскрывается популярная аббревиатура «СНПЧ», представляют собой комплексное решение, позволяющее пользователям струйных принтеров и многофункциональных устройств, отойти от использования только фирменных расходных материалов в пользу альтернативных. Кроме этого, как следует из названия, СНПЧ обеспечивают непрерывную подачу красителя, без необходимости прерывать работу на частую замену/пополнение чернил.

В общем случае, СНПЧ реализуется следующим образом: вместо картриджей, к печатающей головке подключаются специальные небольшие емкости. Чернила к ним подаются по гибким трубопроводам, обеспечивающим беспрепятственное движение каретки. Другие концы этих капилляров находятся в относительно больших танках-донорах, установленных неподвижно снаружи корпуса принтера/МФУ. И пополнять запас чернил в них можно простым доливом до нужного уровня, в том числе, во время процесса печати.

Таким образом, СНПЧ выглядит наиболее подходящей для установки на струйное устройство, включенное в непрерывный процесс печати со значительными расходами красителя. Примером использования такого решения является вывод большого количества фотографий или обслуживание документооборота средней или высокой интенсивностей.

Второй, и зачастую намного более важной причиной, из-за которой СНПЧ приобрели большое распространение, является экономический фактор. Ведь цена фирменных, или «оригинальных», расходных материалов включает в себя затраты вендора на разработку и внедрение всего печатающего комплекса, да и очевидно обеспечивает прибыль. Естественно, что у сторонних разработчиков эти расходы отсутствуют, реинжиниринг уже существующих чернил и чипов дешевле на порядки, да и «аппетиты» заметно скромнее. Поэтому, они могут реализовывать расходные материалы собственного производства («совместимые») значительно дешевле оригинальных. Граничным случаем использования таких расходников как раз и являются СНПЧ – ведь при их эксплуатации достаточно только доливать в донорные танки чернила соответствующих цветов, и больше никаких затрат! Себестоимость струйной печати при этом падает на порядок по сравнению с использованием оригинальных р/м, что является значительным стимулом к покупке и установке такой системы даже домашними пользователями.

Отрицательные стороны применения СНПЧ – это необходимость приобретения и монтажа самой системы и соблюдения правил ее эксплуатации, возможный сдвиг цветопередачи, а также декларируемая всеми производителями принтеров/МФУ потеря гарантии из-за использования не оригинальных расходников. Последнее может стать серьезным аргументом при небольших объемах печати, но даже нагрузка средней интенсивности при использовании СНПЧ легко может дать экономический эффект, сравнимый со стоимостью самого печатающего устройства, что снижает влияние фактора потери гарантии.

Практическая часть

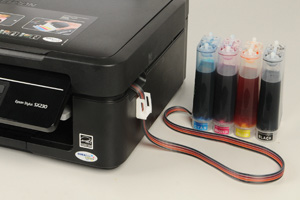

Познакомимся с одной из моделей СНПЧ – системой торговой марки Patron, принадлежащей группе компаний В.М. Данная модель предназначена для струйных печатающих устройств Epson Stylus SX230/235W/430W/435W/440W/445W. В данном обзоре она была установлена и испытана на МФУ Epson Stylus SX230, сразу после окончания оригинальных стартовых картриджей.

Преимущества данной модели, проявляются еще ее до установки на МФУ: полностью заправленные танки-доноры - в каждый из них залито по 60 мл. чернил, производимых вендором СНПЧ; поставка в виде полноценного комплекта для самостоятельного монтажа, что исключает необходимость дополнительного приобретения разнообразных «полезных мелочей»; качественная и подробная иллюстрированная инструкция по установке и эксплуатации именно этой СНПЧ; длительная гарантия (36 мес.) и постоянная техническая поддержка производителем в Украине.

Стоит отметить, что рассматриваемая СНПЧ Patron оснащена демпферными камерами для подключения к штуцерам печатающей головки. Такое терминальное решение является наиболее современным, позволяет компенсировать сбои в работе СНПЧ из-за перепадов атмосферного давления и температуры, а так же минимизировать нагрузку на привод каретки печатающей головки.

Для получения максимально точной цветопередачи печати фирменными чернилами Patron на пользовательских фотобумагах, следует воспользоваться корректирующим ICC-профилем, доступным для бесплатного заказа у производителя с помощью бланка в комплекте СНПЧ. Его применение позволит вывести этот параметр на профессиональный уровень, впрочем, для менее требовательных задач и любительских фотографий вполне будут достаточны оригинальные настройки драйвера МФУ.

Комплектность

Система поставляется упакованной в небольшую картонную коробку с яркой полиграфией.

Patron «Не так страшен СНПЧ, как его малюют»

Для гарантии сохранения комплектности, производитель использует упаковку с вакуумной пленкой.

Комплект включает собственно СНПЧ, состоящую из четырех демпферных камер, присоединенных к ним капилляров и полностью заправленных донорных танков с чернилами. Кроме того, коробка содержит зажим для перекрывания шлейфа трубопроводов, фиксаторы для его прокладки внутри МФУ, воздушные фильтры для установки в компенсационные дренажные отверстия чернильных емкостей, планку обнуляемых чипов с элементом питания, а так же подробную цветную иллюстрированную инструкцию по установке и эксплуатации. Помимо самой системы, в поставку входят пластиковые одноразовые шприцы, необходимые для прокачки СНПЧ при установке, мягкая безворсовая салфетка, а так же латексные перчатки – крайне необходимая вещь при монтаже и обслуживании такого оборудования.

Монтаж СНПЧ

В дальнейших действиях по установке, настройке и эксплуатации СНПЧ, мы использовали Руководство пользователя, поэтому повествование будет следовать его пунктам. Следует отметить, что уже первая страница Руководства содержит рекомендации для установки СНПЧ обращаться в специализированный сервисный центр, а так же предупреждения о потере гарантии производителя на устройства с установленной СНПЧ. Тем не менее, самостоятельный монтаж и запуск системы прошли довольно гладко, не заставляя пожалеть про отказ от услуг СЦ.

На второй странице приведены меры предосторожности при монтаже и эксплуатации оборудования. Подпункты содержат очень нужные и крайне важные сведения. По нашему мнению, абзацы, предупреждающие о необходимости устанавливать танки с чернилами на одном уровне с принтером/МФУ (п. 1.3), и включать струйный принтер/МФУ не реже одного раза в две недели (п. 1.5), стоит выделить в тексте цветом, потому что они содержат меры, предотвращающие фатальные повреждения печатающего устройства. А второй актуален для струйника с любым типом расходных материалов.

На следующих двух страницах дан перечень комплекта поставки СНПЧ с подробными цветными фотографиями.

Третий пункт Руководства посвящен к установке СНПЧ. В первых его подпунктах даются рекомендации по проверке и настройке печатающего устройства перед монтажом системы. Уже в подпункте 3.5 написано о том, что для первоначального заполнения демпферных камер чернилами, стоит использовать защитные перчатки, а рабочую поверхность застелить.

На основании личного опыта, в частности и монтажа данной СНПЧ, мы рекомендуем надеть и не снимать латексные перчатки до самого окончания всех работ с чернилами и по установке системы, предварительно смонтировав планку с чипами, иметь под рукой запас застилающей бумаги и салфеток, а еще лучше укрыть стол полимерной пленкой. Стоит также использовать защитный фартук или одежду, которую не жалко запятнать чернилами. К этим мерам безопасности стоит отнестись со всей серьезностью потому, что применяемые в струйных принтерах/МФУ чернила легко впитываются, крайне маркие и насыщенные. И если испачканные ими руки со временем отмоются, то мебель или одежда может быть необратимо испорчены одним неаккуратным движением.

Пункт Руководства, относящиеся к установке планки с обнуляющимися чипами (п. 3.7), прописан толково, его выполнение не составляет особого труда, а три большие фотографии наглядно иллюстрируют саму процедуру.

Размещение фиксаторов шлейфа трубопроводов и его прокладка – не самое сложное из действий по установке СНПЧ. Но и в нем есть нюанс, выполнение которого обязательно: длину капилляров следует выбирать таким образом, чтобы они не мешали движению печатающей головки по всей ширине направляющих. И при этом, в крайних положениях каретки не должно происходить натяжения или перегибов шлейфа под острыми углами, а все его изгибы должны быть плавными.

Patron «Не так страшен СНПЧ, как его малюют»

Следует отметить, что мостовой фиксатор (Фиксатор N2), поддерживающий среднюю часть шлейфа, разрабатывается и производится для каждой серии СНПЧ Patron отдельно, а не имеет некую универсальную конструкцию.

Patron «Не так страшен СНПЧ, как его малюют»

Основные этапы установки фиксаторов и прокладки шлейфа проиллюстрированы фотографиями в Руководстве.

После начала эксплуатации установленной в ходе данного обзора СНПЧ, наше внимание привлекли громкие звуки, возникающие при движении головки в крайнее левое положение. Оказалось, что шум издает дуга шлейфа капилляров, задевающая за элементы фиксации подвижной панели управления данной модели МФУ.

Patron «Не так страшен СНПЧ, как его малюют»

Patron «Не так страшен СНПЧ, как его малюют»

После перепрокладки трубопроводов таким образом, что бы их дуга проходила под фиксаторами панели управления, проблема были устранена.

Patron «Не так страшен СНПЧ, как его малюют»

В следующем пункте Руководства (п. 3.10), описывается процесс заполнения демпферных камер чернилами. И первое же предложение абзаца предписывает открыть крышки всех четырех компенсационных отверстий емкостей с чернилами и закрыть их воздушными фильтрами.

Patron «Не так страшен СНПЧ, как его малюют»

Танки с фильтрами

Patron «Не так страшен СНПЧ, как его малюют»

Сами фильтры

Реальный опыт установки данной СНПЧ свидетельствует о том, что открывание силиконовых крышек обязательно сопровождается брызгами чернил. Поэтому, стоит принять меры по минимизации ущерба от этих брызг. При открытых компенсационных отверстиях чернила могут неконтролируемо протекать по трубопроводам и сочиться из демпферных камер. А это чревато не только обширными загрязнениями рук, МФУ и окружающей обстановки, но и более серьезным уроном, который установщик может причинить, торопясь смонтировать компенсационные камеры на головке. Поэтому, крайне полезным дополнением к инструкции будет уточнение, что открывать компенсационное отверстие нужно только у одного из танков, а после заправки соответствующей демпферной камеры, его следует снова закрыть пробкой до начала эксплуатации СНПЧ. Такое небольшое уточнение Руководства позволит сделать процедуру установки намного чище и менее рискованной.

Установка заправленных демпферных камер на штуцеры печатающей головки – операция, требующая повышенного внимания и аккуратности из-за риска фатального повреждения головки. Но если точно следовать предписаниям Руководства, не прилагать чрезмерных усилий, и действовать спокойно, то успешный монтаж гарантирован.

Patron «Не так страшен СНПЧ, как его малюют»

Смонтированные ДК

Сразу после установки демпферных камер, стоит еще раз проверить свободное движение каретки по всей длине направляющих и отсутствие при этом натяжений и резких перегибов шлейфа капилляров.

Patron «Не так страшен СНПЧ, как его малюют»

И только потом открыть компенсационные отверстия в танках-донорах, закрыв их воздушными фильтрами. Все этапы монтажа демпферных камер в Руководстве иллюстрируются подробными фотографиями.

После окончания монтажа элементов СНПЧ на МФУ и проверки его правильности, идет этап обнуления чипов-счетчиков и подготовке печатающего устройства к работе, подробно изложенный в Руководстве и проиллюстрированный снимками экрана драйвера МФУ. Теперь, система готова к работе.

Patron «Не так страшен СНПЧ, как его малюют»

Следующим пунктом описывается балансировка донорных емкостей и вопросы, которые могут возникнуть при начале эксплуатации СНПЧ, а также их решения.
Пятый пункт Руководства описывает процедуру дозаправки донорных емкостей. Большинство нюансов изложены максимально точно, процесс проиллюстрирован фотографиями, одна из частых ошибок даже выделена полужирным шрифтом, а сведения о допустимом уровне заправки вынесены в отдельный блок текста.

Единственное, чего не хватает в данном пункте – это настоятельной рекомендации все работы с чернилами производить в защитных перчатках для исключения получения глубокого и длительного окраса пальцев и ладоней.

Шестой пункт подробно описывает возможные неполадки в работе СНПЧ и методы их устранения. Стоит отметить, что каждая из немногочисленных проблем разбирается подробно, и подавляющее большинство из них вызваны нарушениями правил эксплуатации СНПЧ.

Седьмой пункт Руководства содержит рекомендации по транспортировке печатающего устройства с установленной СНПЧ. Наставления совершенно правильные, но их выполнение может стать довольно хлопотным делом. Поэтому, монтировать СНПЧ на принтер/МФУ, который часто придется перемещать с места на место – не самое продуманное решение.

Завершающий, восьмой пункт Руководства, посвящен гарантийным условиям. В нем указаны срок гарантии на чернила – 12 мес., и на конструктивные элементы СНПЧ Patron – 36 мес. А также кратко, но емко расписаны обязательства производителя и порядок обращения при наступлении гарантийного случая.

Итог

Реальный опыт самостоятельного монтажа и эксплуатации СНПЧ Patron в большой мере подтвердил теоретические сведения о подобных системах. Установка – ответственное дело, требующее максимальной аккуратности и пунктуальности, чреватое тяжелыми последствиями ошибок. Но смонтированная единожды хорошо, СНПЧ больше не требует иного вмешательства в работу системы, кроме долива чернил в донорные емкости. За три недели эксплуатации с низкой нагрузкой, не проявлялись дефекты печати, вызванные системой, а нестабильная и изменчивая погода начала осени дала возможность убедиться в отсутствии влияния атмосферных факторов на работоспособность СНПЧ с демпферными камерами.

Реальная эксплуатация МФУ с установленной СНПЧ немного сложнее, чем без нее из-за ограничений по размещению устройства, а также танков и трубопроводов с чернилами. Но если соблюдать несложные правила, описанные в Руководстве, то работа системы остается незаметной, а интенсивность нагрузки ограничивается только свойствами самого печатающего устройства. Зато снизившиеся расходы на струйную печать, порадуют любого владельца.
