Ноутбуки-планшеты: первые впечатления

0


Появление нового типа портативных компьютеров, работающих на платформе Tablet PC, не могло остаться незамеченным ни для IT-специалистов, ни для простых пользователей ПК. Эти устройства пока еще большая редкость, поэтому мы спешим познакомить вас с первыми образцами, попавшими в нашу редакцию.
Презентация платформы Windows XP Tablet Edition, состоявшаяся в конце 2002 г., и сопутствующее ей официальное объявление рядом ведущих производителей портативных компьютеров новых моделей, работающих на ее основе, положила начало еще одному сегменту рынка ноутбуков. Главная отличительная особенность относящихся к нему лэптопов -- это наличие у них чувствительного ЖК-экрана и специального стилуса, с помощью которых и осуществляется так называемый перьевой ввод. Пока еще таких лэптопов совсем немного. Из торговых марок портативных ПК, представленных в нашей стране, можно отметить Acer, Compaq, Fujitsu Siemens и Toshiba.

Технические характеристики планшетных ПК
Поставки моделей указанных производителей либо только планируются, либо начнутся в ближайшее время. Однако мы решили, не откладывая в долгий ящик, сделать обзор первых устройств, уже успевших попасть в нашу редакцию, с тем, чтобы поближе познакомить читателей с новой платформой и особенностями ее реализации в продуктах различных компаний.


Платформа Tablet PC

Ноутбуки-планшеты первые впечатления
В Toshiba Portege 3500 самый большой экран и самый быстрый процессор
Вполне логично перед знакомством с конкретными моделями узнать, что же, собственно, представляет собой новая платформа, для каких целей она была создана и каковы ее возможности.

Перьевой ввод не является новинкой в мире компьютеров. В большинстве обзоров, посвященных планшетным ПК, в качестве их предшественника чаще всего упоминают Newton от Apple. Эти системы, не успев получить широкого распространения, исчезли и у нас не появлялись. Все специалисты и энтузиасты отмечают, что Newton опередил свое время, поэтому его потенциал не был раскрыт в должной мере.

Зато появившиеся вслед карманные ПК с перьевым вводом совершили прорыв, предоставив пользователю возможность работать с большим числом приложений и при этом сохраняя чрезвычайно малые размеры и длительное функционирование от батарей.

Поэтому напрашивалось и какое-то промежуточное решение, лежащее на грани КПК и обычных ноутбуков. Ведь существует огромное количество задач, решать которые, с одной стороны, нельзя на базе карманных компьютеров, а с другой -- не слишком удобно с помощью лэптопов. Дело в том, что первые не обладают достаточными вычислительными возможностями, а последние оказываются чересчур громоздкими для постоянного ношения с собой.

В данной статье мы не будем затрагивать вопросы, касающиеся программного обеспечения, написанного с учетом специфики системы перьевого ввода, а остановимся лишь на железе. На Web-сайте Microsoft, посвященном новой платформе, приведен список основных требований к аппаратной части совместимых с ней устройств.

Ноутбуки-планшеты первые впечатления
Acer TravelMate C100: этапы превращения ноутбука в планшет
Ноутбуки-планшеты первые впечатления
Ноутбуки-планшеты первые впечатления
Прежде всего следует отметить, что по замыслу специалистов Microsoft планшет для перьевого ввода должен быть чувствительным не к нажатию, а к присутствию в непосредственной близости от его поверхности (на расстоянии не более 5 мм) специального стилуса. Это сделано для того, чтобы создать комфортные условия для пользователя при работе с экраном достаточно большого размера (в существующих сегодня моделях это 10--12 дюймов). Дело в том, что тогда появляется необходимость положить на нее руку. И если бы планшет просто реагировал на нажатие, то возникали бы ошибки определения координат точки соприкосновения и связанные с ними ложные решения операционной системы, например о выборе пользователем пунктов меню или запуске приложений, пиктограммы которых размещены на Рабочем столе.

Выдача информации о текущих координатах стилуса и его состоянии (находится ли он в соприкосновении с экраном, и нажаты или нет его кнопки) должна производиться с частотой не менее 100 Hz, а рекомендуемым значением является 133 Hz. Это позволит уверенно управлять курсором даже в достаточно динамичных приложениях. Причем допустимая погрешность в определении координаты точки нажатия стилуса на поверхность экрана составляет не более 3 мм, а разрешающая способность в пять раз выше плотности пикселов на экране. Как видите, требования достаточно жесткие, благодаря чему можно создавать интерфейс для множества программ.

Особо выделен раздел, посвященный вопросам энергосбережения, которые являются, пожалуй, одними из самых важных для мобильных компьютерных систем. Здесь, в частности, регламентируется время перехода из "сна" в активное состояние: не более 5 с. А период функционирования устройства в режиме максимального энергосбережения без потери данных должен быть не менее 72 ч.

Ноутбуки-планшеты первые впечатления
Сбоку на стилусе расположена кнопка, выполняющая функции правой кнопки мыши. А его толстый конец работает как ластик в тех приложениях, которые поддерживают стирание написанного
Переключение между двумя режимами отображения, или так называемыми "пейзажным" (например, 1024 x 768) и "портретным" (768 x 1024), следует обеспечивать без перезагрузки ОС. Кроме того, процесс подключения и отсоединения системы и стыковочной станции должен происходить без дополнительных предваряющих команд, не вызывая какой-либо нестабильности в работе операционной системы.

Для повышения надежности управления компьютером в планшетных конфигурациях, где не используется клавиатура, предусмотрена специальная кнопка, генерирующая сигнал SAS (Secure Attention Sequence), известный также как CTRL+ALT+DEL, или CAD.

Таким образом, в качестве аппаратной реализации платформы Tablet PC может выступать либо портативный ПК с поворотным экраном, который трансформируется из ноутбука в планшет и обратно, либо планшетный ПК с подсоединяемой к нему при необходимости стыковочной станцией, содержащей клавиатуру и различные периферийные устройства.

В настоящее время реализованы оба этих подхода. Компании Acer и Toshiba создали ноутбуки-трансформеры, а HP и Fujitsu Siemens -- компьютеры-планшеты, устанавливаемые в док-станции.

Сенсорные панели

Ноутбуки-планшеты первые впечатления
Для создания градиента вдоль горизонтальной или вертикальной оси к соответствующим углам резистивной ячейки прикладывается напряжение
Так как одним из важнейших компонентов планшетных ПК являются сенсорные панели, мы решили коротко познакомить вас с тем, какие типы этих устройств в настоящее время существуют.

К самым распространенным на сегодня относятся резистивные, электростатические и электромагнитные сенсорные панели. Наиболее простые и дешевые -- резистивные. Они, в свою очередь, бывают одно- и двухслойными. Первые выполнены из прозрачной пленки с заранее известным сопротивлением. К ее углам подводится напряжение таким образом, что его градиент оказывается направленным вдоль горизонтальной или вертикальной оси. Определение точки касания происходит за счет считывания в ней значений напряжения через проводящее перо, соединенное проводником с самим устройством, что не очень удобно.

Следующим шагом в развитии данной технологии стало создание двухслойных резистивных панелей. В них два проводящих слоя разделены упругими диэлектрическими прокладками. При нажатии на этакий "бутерброд" происходит замыкание через второй проводящий слой, что и позволяет считывать напряжение в точке касания. Благодаря его использованию отпадает необходимость применять устройство указания, связанное проводником с панелью. Поэтому работать можно не только специальным стилусом, но и просто пальцем.

Однако с ростом числа слоев ухудшается прозрачность такой конструкции. Кроме того, данная технология оказалась в принципе не подходящей для использования в планшетных ПК, так как в них должны применяться достаточно большие экраны. А работать, не опуская на них ладонь, очень неудобно. В противном случае возникнут дополнительные точки замыкания и, как следствие, -- ошибки в работе ОС и приложений.

Ноутбуки-планшеты первые впечатления
Строение двухслойной резистивной сенсорной панели
Электростатические сенсорные панели представляют собой тонкую проводящую пленку, лежащую на поверхности стекла. Работать с ними необходимо специальной ручкой, излучающей высокочастотные сигналы, воспринимаемые пленкой. Причем координаты устройства указания определяются не только при его соприкосновении с экраном, но и на небольшом расстоянии от него.

Заметим, что электростатические сенсорные панели способны регистрировать нажатие и перемещение пера и даже его наклон. Это объясняется тем, что при углах, отличных от 90°, происходит некоторое рассеивание сигнала, излучаемого стилусом, которое воспринимается чувствительной пленкой. Современные электростатические панели требуют, чтобы стилус был соединен с ней, так как ему необходимо излучать специальный сигнал, поэтому применение данной технологии при построении планшетных ПК нежелательно.

Интересно, что в touch pad для ноутбуков используются двухслойные электростатические сенсорные панели, которые реагируют на относительно небольшие изменения емкости при соприкосновении с ними пальца. Так как для работы с электростатическими touch pad достаточно совсем небольшого нажатия, то они гораздо долговечнее, чем резистивные устройства.

Электромагнитные сенсорные панели действуют по тому же принципу, что и электростатические, с той лишь разницей, что в данном случае перо должно обеспечивать излучение высокочастотного сигнала гораздо меньшей мощности. Поэтому нет необходимости связывать его проводником с основным устройством. Все необходимое, включая цепи и миниатюрную батарейку, может быть встроено внутри устройства указания, что делает его автономным. Электромагнитные панели в состоянии определять перемещения пера и его наклон, а наиболее совершенные модели способны реагировать и на поворот стилуса.

В связи с тем что в электромагнитных панелях требования к мощности излучения невысоки, в них автономные перья, а сам реагирующий слой может быть расположен за прочной защитной пленкой, именно эта технология в настоящее время получила самое широкое применение в планшетных ПК.


"Одно движение руки, и брюки превращаются..."

Ноутбуки-планшеты первые впечатления

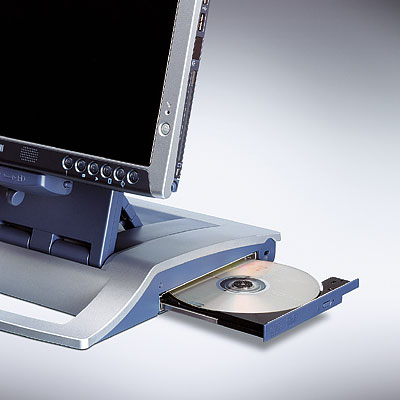

Планшетный ПК Fujitsu Siemens Stylistic ST4000 устанавливается в док-станцию со встроенным DVD-приводом
Ноутбуки-планшеты первые впечатления
Так сложилось, что первыми у нас появились продукты Acer и Toshiba, поэтому начнем именно с них.

Самое удивительное в реализации платформы Tablet PC в исполнении компаний Acer и Toshiba -- способность их ноутбуков трансформироваться в процессе работы. Ведь при этом происходит кардинальное изменение самой сути устройства: они превращаются из обычных ноутбуков в планшетные ПК, не прерывая работы операционной системы и приложений. По умолчанию в процессе трансформации меняется стиль вывода Рабочего стола с пейзажного на портретный.

Секрет кроется в конструкции лэптопа. Так, в Toshiba Portege 3500 его экран крепится к корпусу с помощью довольно массивного металлического шарнира, обеспечивающего, кроме надежной фиксации, еще и бесперебойную подачу на ЖК-панель питания и данных от видеоадаптера. Вращение экрана вокруг вертикальной оси допускается лишь в одну сторону на 90°, о чем и свидетельствует находящийся под ним рисунок с указанием двух стрелок по направлениям вращения, вдоль которых и происходит превращение ноутбука в планшет и обратно. Вот только конструкторы не подумали о том, что инструкции видны, лишь когда портативный ПК находится в разложенном состоянии и работает как лэптоп. Поэтому нередко случается так, что те, кто впервые знакомится с устройством, не сориентировавшись, пытаются вывернуть экран в неверном направлении. Но если все проделываешь правильно, то процесс поворота экрана проходит гладко, с легким щелчком в крайнем положении.

Ноутбуки-планшеты первые впечатления
В моделях от Toshiba и Acer в набор органов управления, расположенных рядом с экраном, входит и кнопка вызова программы Task Manager
Ноутбуки-планшеты первые впечатления
Конструкция Acer TravelMate C100 аналогична модели Toshiba, с той лишь разницей, что шарнир не выступает за пределы корпуса, а пиктограммы, объясняющие, как произвести трансформацию ноутбука в планшет, находятся на рамке вокруг экрана, поэтому видны и в сложенном, и в разложенном состоянии.

В обеих моделях при желании с помощью специальной утилиты можно задать собственную схему отображения в различных конфигурациях. Например, Рабочий стол будет выводиться одинаково в обоих случаях (и в планшетном, и в ноутбучном), а в положении планшета он будет развернут так, чтобы удобно было работать левше.

Оба устройства (Acer TravelMate C100 и Toshiba Portege 3500) не содержат встроенного оптического привода или накопителя на гибких дисках. При необходимости по шине USB подключаются внешние устройства. Вот только в ноутбуке Acer она отвечает спецификации 1.1, а в продукте Toshiba -- 2.0.

Самыми же важными отличиями двух рассматриваемых нами моделей являются используемый в них процессор, размер ЖК-панелей и массогабаритные показатели. Так, Toshiba Portege 3500 построен на базе мобильного Pentium III 1,33 GHz, тогда как Acer TravelMate C100 -- на аналогичном CPU, но с тактовой частотой 800 MHz. При этом оба производителя заявляют одинаковое время работы от встроенных аккумуляторов -- 3,5 ч. В свою очередь, размер ЖК-экрана Portege 3500 составляет 12,1 дюйма, а у TravelMate C100 он равен 10,4 дюйма при одинаковом разрешении 1024 x 768. Соответственно, устройство от Toshiba оказалось несколько тяжелее (1,8 кг) по сравнению с продуктом Acer (1,4 кг), а из-за более компактных размеров Acer клавиши на ее клавиатуре тоже немного меньше.

Таким образом, можно сказать, что ноутбук Portege 3500 рекомендуется для тех, кому более критична производительность, тогда как TravelMate C100 станет выбором пользователей, не желающих обременять себя пусть и небольшим дополнительным весом.

Что же касается недостатков описываемых моделей, то к ним, например в лэптопе Acer, относятся отсутствие возможности наращивать ОЗУ свыше уже установленных 256 MB, а также поддержка ЖК-панелью в портретной ориентации лишь 16-разрядной глубины цвета, тогда как в панорамной этот параметр равен 24 битам. Но их, пожалуй, можно отнести к разряду несущественных, поскольку для комфортной работы в ОС Windows XP вполне достаточно объема ОЗУ в 256 MB, а большинство деловых приложений, кроме профессиональных графических пакетов, не предъявляют особых требований к качеству отображения цвета.

Ноутбуки-планшеты первые впечатления
Массивный шаровой шарнир служит не только для крепления экрана, в нем также находятся цепи передачи видеосигналов на ЖК-панель
Углы обзора ЖК-панелей в обеих моделях небольшие, поэтому в варианте планшета неудобно работать сидя, опустив устройство на колени. А вот на ходу, когда вы удерживаете планшет одной рукой, этот недостаток незаметен, так как угол наклона экрана в этом положении мал, и вы его естественным образом подстраиваете, сами того не замечая.

Как и указано в требованиях к аппаратной реализации платформы Tablet PC, в ноутбуках обоих производителей используются так называемые активные (электромагнитные) сенсорные экраны. С ними можно работать только с помощью специальных стилусов. Последние для удобства размещаются в особых нишах рядом с экранами. При этом даже на расстоянии 5--10 мм от его поверхности координаты указателя определяются верно. Правда, в углах это происходит не так точно и уверенно, как по центру. Вероятно, сказывается малая площадь чувствительной пленки, находящейся вблизи от стилуса.

Работа с перьевым вводом на обеих машинах происходит одинаково быстро. Стилусы, входящие в комплект поставки, оборудованы встроенными кнопками, которые выполняют функции правой кнопки мыши. Но следует иметь в виду, что гораздо удобнее воспользоваться настройкой, позволяющей операционной системе воспринимать как щелчок правой кнопкой мыши достаточно длительное нажатие стилусом на какой-либо объект на экране. Продолжительность такого нажатия регулируется.

Интересной особенностью планшетов, используемых в Tablet PC, является то, что они реагируют не только на сам факт нажатия, но и на его силу. Мы убедились в этом с помощью графических приложений, способных интерпретировать данную информацию. С такими возможностями хорошо знакомы компьютерные художники, применяющие специальные планшеты. Теперь они появились и у обладателей Tablet PC. Но у работы с подобными цифровыми "холстами" есть и специфическая особенность: вы не всегда сразу же попадаете острием стилуса в нужную вам точку, что связано с параллаксом. Дело в том, что нижняя поверхность экрана, где формируется изображение, отделена от верхней достаточно толстым слоем прозрачного материала. Поэтому уже при небольших углах наклона возникает заметное смещение между позицией стилуса и положением курсора.

Чувствительные панели, установленные в большинстве планшетных ПК, выпускаются компанией Wacom, поэтому стилусы от различных моделей лэптопов должны быть взаимозаменяемыми (правда, только в части выполнения ими своих базовых функций). Но в любом случае терять стилус не стоит, так как работать без него с планшетом у вас просто не получится, а приобретать этот аксессуар отдельно окажется слишком накладно.


Портативные "грифельные доски"

Ноутбуки-планшеты первые впечатления
Compaq TC1000: планшетный ПК с отстегивающейся клавиатурой
После знакомства с ноутбуками-трансформерами перейдем к рассказу о втором типе планшетных ПК, уже успевших получить прозвище "грифельная доска" (slate). Их главное отличие от рассмотренных нами продуктов Acer и Toshiba заключается в том, что они состоят из двух основных частей, отделяющихся друг от друга: сенсорной панели и станции расширения, включающей и клавиатуру. По такому принципу устроены Compaq TC1000 и Fujitsu Siemens Stylistic ST4000. На самом деле в настоящее время уже выпущено большое число аналогичных устройств, но все они произведены компаниями, практически неизвестными у нас.

К сожалению, планшетные ПК торговых марок Compaq и Fujitsu Siemens еще не успели дойти до Украины, но предполагается, что уже в ближайшее время наши покупатели увидят их в компьютерных магазинах. Поэтому мы коротко познакомимся с ними.

Как можно судить по техническим характеристикам, приведенным в сводной таблице, обе модели оборудованы ЖК-панелями одинаковых размеров, а следовательно, они имеют примерно равные массогабаритные показатели. Примечательно, что ноутбук Compaq TC1000 построен на базе процессора Transmeta Crusoe TM5800 с тактовой частотой 1 GHz, тогда как в Stylistic ST4000 использован Intel Pentium III-M 800 MHz. Хотя в нашем обзоре лишь в продукте HP установлен CPU от Transmeta, но на самом деле популярность данного процессора весьма велика. Пусть подобные системы сегодня выпускают в основном тайваньские производители, но примечателен сам факт достаточно широкого их признания.

Интересной особенностью Compaq TC1000 является наличие подключаемой мобильной клавиатуры, которая может быть быстро развернута примерно так же, как и в трансформируемых ноутбуках. С другой стороны, возможно подсоединение устройства к док-станции, что позволяет его пользователю быстро и просто включиться в информационную систему офиса. Заметим, что габариты Compaq TC1000 немного меньше, чем у аналогичной модели от Fujitsu Siemens при одинаковой массе: 1,4 кг -- без клавиатуры (1,8 кг -- при условии ее подключения, но в конфигурацию Stylistic ST4000 не входит клавиатура).

При кажущемся внешнем сходстве Compaq TC1000 и Acer TravelMate C100 эти устройства отличаются тем, что в первом клавиатура именно подключаемая. Вся же компьютерная "начинка", в том числе процессор, ОЗУ, жесткий диск и т. д., расположена в одном блоке с ЖК-панелью. Поэтому начавшиеся было распространяться слухи о том, что Acer собирается предъявить претензии по поводу нарушения интеллектуальной собственности, не имеют под собой оснований. Шаровой шарнир в этих устройствах несет различную нагрузку: в случае Compaq TC1000 -- это лишь передача данных с клавиатуры, тогда как в продукте Acer по нему проходят высокочастотные цепи видеосигналов. А обеспечить надежность функционирования последних гораздо сложнее.

В свою очередь, модель Stylistic ST4000 -- это ярко выраженный планшетный ПК в "чистом виде". Даже в состав его док-станции входит беспроводная инфракрасная клавиатура. Зато конструкция этой станции такова, что позволяет разместить в ней оптический накопитель, тогда как к Compaq TC1000 его можно подключить, лишь используя дополнительный модуль MultiBay.

Теперь несколько слов о перспективах развития только зародившегося сегмента рынка Tablet PC. Различные аналитические компании дают по этому поводу самые радужные оценки. Вероятно, они связаны с тем, что после официального выпуска устройств на базе платформы Tablet PC ощущался их дефицит, вызванный ажиотажным спросом. Впрочем, дефицит не преодолен и сейчас. При этом покупателей не смущает тот факт, что цены на новинки и обычные лэптопы, аналогичные по оснащенности, несопоставимы. В результате Toshiba объявила об увеличении на 35% производственных планов по выпуску ноутбуков серии Portege 3500.

В Украине большинство из рассмотренных нами устройств пока еще не поступили в продажу, а те, что есть, реализуются в единичных экземплярах. Поэтому мы не стали приводить розничные цены на планшетные ПК в сводной таблице технических характеристик. Тем не менее, по словам продавцов портативной компьютерной техники, интерес к новым продуктам у наших покупателей есть. Впрочем, и мы с большим интересом познакомились с платформой Tablet PC и убедились в наличии у нее огромного потенциала. Теперь дело лишь за появлением специализированных приложений, позволяющих полностью раскрыть его.

Продукты предоставлены

Acer TravelMate C100 BMS Trading (044) 572-3232
Toshiba Porte2ge2 3500 "ДКТ" (044) 230-6900
