"Концепт-кары" NEC

0


Возвращение к зеркалам

Как гласит известная пословица, "все новое -- хорошо забытое старое". Так, безлинзовые проекторы являются прообразами современных аппаратов, передав им в свое время многие использующиеся ныне технологии. Изображение, формируемое такими устройствами, выводилось на экран с помощью системы асферических отражающих зеркал. Ранние разработки предполагали слабую защищенность отражающего тракта от внешней среды, и потери света были гораздо выше, чем у проекторов, оснащенных объективами, особенно на фоне отсутствия в те времена мощных проекционных ламп. Именно небольшой исходящий световой поток стал одной из главных причин, по которым примерно 7 лет назад был прекращен выпуск зеркальных проекторов.

NEC WT600
Технология проекции  DLP (0,7" DMD-чип), 4 асферических зеркала  "Концепт-кары" NEC
Световой поток в нормальном/экономичном режиме  2500/2000 ANSI лм
Контрастностное соотношение  3000:1
Разрешение  XGA (1024x768 пикселов)
Срок службы лампы в нормальном/экономичном режиме  До 2000/3000 ч
Диапазон проекционных расстояний  0,065--0,66 м
Диапазон диагоналей изображения  1--2,5 м
Масса  1,8 кг
Цена  $8400
Предоставлен  "Медиатек": тел. (044) 461-9263
+    Сверхкороткое проекционное расстояние; обширные функциональные возможности; широкий набор разъемов; хорошая цветопередача
-    Непростая установка и настройка; довольно высокая цена
!    Очень функциональное, хотя и дорогостоящее решение, подчеркивающее преимущества безлинзовых проекторов и почти полностью исключающее их прежние недостатки

Похоже, что разработчикам NEC удалось преодолеть технологические недостатки пращуров WT600. Это едва ли не первая зеркальная модель, выпущенная за последние несколько лет. В общих чертах принцип ее работы не слишком отличается от прежнего. Изменения касаются лишь технологии формирования изображения: в данной модели применен DMD-чип от Texas Instruments, позволивший достичь весьма высоких показателей контрастности и яркости -- 3000:1 и 2500 ANSI лм.

Световой поток выводится с помощью размещенных друг напротив друга асферических зеркал, последнее из которых отражает свет на экран под углом 55°. Такое отклонение дает аппарату весомое преимущество: сверхкороткое проекционное расстояние, в несколько раз меньшее, чем у любого современного аппарата даже с широкоугольным объективом. WT600 способен формировать изображение с диагональю 1 м с дистанции всего 6,5 см (!).

"Концепт-кары" NEC
Блок разъемов и управления WT600

Регулировка размеров картинки выполняется изменением положения аппарата относительно экрана. Например, для того чтобы увеличить ее размер, проектор нужно передвинуть дальше от экрана и опустить как можно ниже. Максимальную рекомендуемую производителем диагональ изображения, 2,5 м, проектор формирует с дистанции 66 см в горизонтальной плоскости от отображающей поверхности и с 74 см -- в вертикальной (расстояние до нижней кромки экрана). Если по каким-либо причинам соблюсти эти диапазоны не удастся, стоит прибегнуть к встроенным средствам проектора -- отрегулировать его положение посредством четырех ножек, переместить последнее зеркало (по аналогии с изменением фокусного расстояния между линзами в проекторах с объективами). Кроме того, с помощью приложений, доступных через меню, можно восстановить прямоугольную форму картинки, воспользовавшись корректировкой геометрических искажений (горизонтальных и вертикальных) или фирменной функцией NEC 3D Reform. Последняя даже при неудачной позиции проектора относительно экрана позволяет добиться практически идеального прямоугольника изображения, правда, немного уменьшая его размер по сравнению с исходным.

Отдельно стоит остановиться на материале экрана, поскольку принцип работы WT600 предъявляет к нему весьма жесткие требования. Полотно должно быть ровным, без вертикальных "волн". Для этого его нужно либо сильно растянуть на каркасе, либо вообще применять специальные жесткие экраны. В противном случае проектор высветит все неровности поверхности, так как световой поток исходит снизу.

"Концепт-кары" NECО функциональности WT600 впору писать отдельную статью -- настолько она широка, поэтому остановимся лишь на самых интересных, на наш взгляд, возможностях аппарата. Помимо традиционных средств изменения параметров изображения (регулировки яркости, контрастности, насыщенности цветов и пр.), через меню устройства доступен встроенный редактор презентаций. С его помощью можно создавать слайд-шоу из текстовых и графических материалов, а также заставки для стартового окна. Для хранения файлов предусмотрены разъемы PC Card и USB (к нему подключается не только компьютерная "мышь", но и хранилища данных). Посредством PCMCIA-адаптеров проектор подсоединяется к проводной или беспроводной сети, при этом все необходимые настройки производятся с помощью ПО аппарата. Оно же имеет и сервисные функции: можно отрегулировать его таким образом, чтобы устройство, например, направляло администратору сообщение по e-mail о своем текущем состоянии, истории использования, сроках профилактического обслуживания. Впрочем, оно будет требоваться и без напоминаний. Несмотря на то что внутреннее пространство WT600 весьма надежно защищено от воздействия окружающей среды (в том числе и от табачного дыма), три последних в цепочке асферических зеркала в рабочем положении открыты и довольно быстро покрываются пылью. Для их очистки в комплект поставки WT600 включена мягкая ткань, а для хранения аппарата -- специальный матерчатый чехол.

Благодаря хорошей цветопередаче, высокой контрастности, поддержке форматов 4:3 и 16:9 и, конечно, способности проецировать большую картинку с минимального расстояния WT600 найдет место не только в офисе, но и в домашнем кинотеатре. Тем более что серебристая панель аппарата, обращенная к пользователю, будет вполне органично смотреться на полке с AV-оборудованием.


С внешностью прожектора

Второй необычный представитель модельного ряда NEC -- проектор LT170. Он также реализован на базе 0,7-дюймового DMD-чипа, но имеет портативный формфактор и массу 1,8 кг.

NEC LT170
Технология проекции  DLP (0,7" DMD-чип)  "Концепт-кары" NEC
Световой поток в нормальном режиме заявленный/измеренный  1500/1360 ANSI лм
Контрастностное соотношение  1000:1
Разрешение  XGA (1024x768 пикселов)
Срок службы лампы в нормальном/экономичном режиме  До 1500/2000 ч
Корректировка вертикальных трапециевидных искажений  +/-30°
Равномерность освещенности экрана  90%
Масса  1,8 кг
Цена  $3050
Предоставлен  "Ингресс": тел. (044) 227-5022
+    Оригинальный дизайн; широкие возможности установки и крепления; поддержка "портретного" формата экрана; автонастройка изображения
-    Хоть и оригинальный, но не самый удобный механизм перемещения по меню
!    Достойный спутник "воина дорог", которому важна универсальность, быстрая настройка и корректная работа проектора с планшетными ПК

То, что аппарат не вполне традиционный, можно понять из его внешнего вида: он чем-то напоминает светотехнические прожекторы, применяемые для оформления концертных сцен. Такое впечатление отчасти формирует передняя панель: объектив аппарата не выдается за ее пределы, шторка, закрывающая линзу, отодвигается с помощью переключателя. Кроме того, LT170 может быть размещен не только на ровной поверхности, но и практически на любом штативе-триподе для фотоаппаратов или на сценическом крепеже.

Заявленный световой поток малыша -- 1500 ANSI лм, а по нашим измерениям -- 1360 ANSI лм, причем равномерность освещенности тестового экрана составила 90% -- весьма впечатляющий результат для портативных проекторов, обычно оснащенных не самыми мощными оптическими трактами. Фокусировка и масштабирование картинки производятся с помощью двух регулировочных колец на корпусе. Настройка строчной и кадровой частот, а также корректировка вертикальных геометрических искажений в пределах ±30° выполняется и вручную, и автоматически через пункт меню Auto Adjust Executed. Для подключения источников видеосигнала предусмотрен минимальный набор разъемов: D-Sub 15 pin, S-Video и Composite Video (RCA).

Цветопередача аппарата в целом довольно качественна за исключением не слишком плавных градиентов желтого и пурпурного, которые, однако, поддаются корректировке через меню. Плюс ко всему LT170 включает несколько предустановок яркости, контрастности и насыщенности цветов в зависимости от источника сигнала (Presentation, Graphic, Movie, Video, sRGB) и один пользовательский режим. Разделы и интерфейс меню LT170 в целом такие же, как и у большинства аппаратов NEC. Правда, для перемещения по его пунктам здесь предусмотрены не кнопки, а крутящееся колесико на корпусе. Решение оригинальное, но не всегда удобное: для того чтобы оказаться в последнем пункте меню, придется пройтись по всем разделам.

Поскольку LT170 относится к классу портативных проекторов, вполне логичным было бы предположить, что он ориентирован на работу в связке с ноутбуком. Однако разработчики NEC пошли еще дальше: аппарат корректно функционирует с Tablet PC. Для того чтобы он показывал картинку в режиме "портрета" (вертикальная ориентация), что нередко требуется при работе с планшетными ПК, нужно поставить LT170 на бок и с помощью функции меню Portrait выбрать угол поворота картинки -- 0° или 180°.

"Концепт-кары" NEC

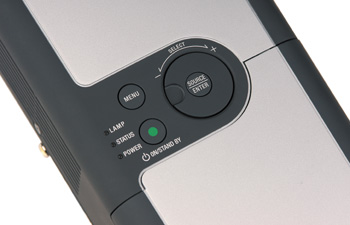

Для перемещения по меню в LT170 используется регулировочное колесо

И WT600, и LT170 достаточно наглядно иллюстрируют несколько мировых тенденций, господствующих в проекционной индустрии. Во-первых, бoльшая часть ассортимента моделей, доступных сегодня на мировом рынке, имеют вполне сопоставимые характеристики -- такого разрыва в качестве их работы, как 3--4 года назад, уже не наблюдается. Производителей компонентов не так уж и много, и сделать что-то уникальное с помощью стандартных деталей становится все труднее. Едва ли не единственный способ выделиться из общей массы поставщиков -- ввести в модельный ряд устройства с уникальным дизайном, техническими характеристиками или необычной функциональностью. Во-вторых, все большее число пользователей домашних кинотеатров предпочитают плазменные панели проекторам именно из- за того, что последние требуют соблюдения проекционного расстояния, порой весьма значительного. Наконец, в-третьих, гонка миниатюризации в проекторах уже не так очевидна, как 2--3 года назад. Гораздо более важной для пользователей становится функциональность портативных проекторов, а 100--200 граммов их массы роли почти не играют.

Безусловно, каждый производитель учитывает все эти и многие другие тенденции. Что ж, подождем июньского саммита Infocomm America и посмотрим, чего стоит ожидать от индустрии в ближайшие месяцы.
