Интегрированный чипсет ATI 9100IGP Pro

0

Вкратце перечислим основные плюсы и минусы предыдущего поколения интегрированной графики ATI для платформы Socket 478. Бесспорным достоинством 9100IGP было полноценное графическое ядро Radeon 9200 с аппаратным блоком расчета трансформации и освещения, ускорителем воспроизведения видеопотоков (как несжатых, так и компрессированных), ну и, разумеется, с присущим данному GPU высоким качеством 2D/3D-изображения. Второй важный плюс, который удалось зафиксировать, -- действительно оптимизированный под интегрированную видеоподсистему контроллер памяти, при использовании которого падение общесистемной производительности по сравнению с другими чипсетами было наименьшим. В минусах числились высокая латентность доступа к памяти и несоответствующая современным требованиям функциональность южного моста.

Интегрированный чипсет ATI 9100IGP Pro
Gigabyte GA-8TRS350MT
За короткое время 9100IGP завоевал свое место на рынке, однако по-настоящему массовым не стал. Причина, как нам кажется, в том, что в качестве основы для офисной машины часто выбирают чипсет Intel i865G. 3D-приложения -- далеко не самая важная составляющая офисной работы, а системная производительность, надежность и функциональность набора логики Intel находились на более высоком уровне, нежели у ATI. Но окрыленная теплым приемом ее чипсетов канадская компания решила снова нанести удар по Socket 478 -- новым 9100IGP, но уже с исправленными ошибками. При этом ситуация по поводу обновления чипсета ATI во многом отличается от традиционных шагов, предпринимаемых другими компаниями вроде Intel или VIA. Как можно увидеть в табл. 1, в подавляющем большинстве случаев спецификации чипсетов версий Pro и "не Pro" полностью совпадают, хотя на практике мы имеем дело с абсолютно разными наборами логики. Кардинально изменились оба моста -- так, RS350 (северный) имеет совершенно другой контроллер памяти. Читатель, хорошо знакомый с материалами, посвященными интегрированной графике, наверняка помнит, что 9100IGP полностью асинхронен, т. е. нет жесткой (множительной) зависимости между частотами памяти и FSB, в связи с чем латентность была значительно выше, чем у других решений. В этот раз наблюдается возврат к традиционной схеме (с жестким коэффициентом), что, разумеется, положительно сказалось на результатах. На прежний южный мост IXP150 было много нареканий, как минимум он устарел по функциональности и часто работал ненадежно. Продвинутая версия IXP200 отличалась большей стабильностью, однако, по информации производителей материнских плат, объемы поставок таких микросхем оказались явно недостаточны. С появлением новой версии IXP300, похоже, можно забыть о старых проблемах. По своим характеристикам новый южный мост ничем не уступает ICH5, применяемому в i865G.

Таблица 1. Сравнительные характеристики чипсетов со встроенной графикой для платформы Intel
Платформа Intel ATI
Чипсет Intel i865G Intel i915G ATI 9100IGP ATI 9100IGP Pro
Частоты системной шины, MHz 100, 133, 200 133, 200 100, 133, 200
Северный мост 82865G 82915G RS300 RS350
Поддержка Hyper-Threading +
Контроллер памяти Двухканальный (128-bit)
Тип памяти DDR DDR/DDR2 DDR
Частоты шины памяти, MHz 100, 133, 166, 200 133, 166, 200 100, 133, 166, 200
Количество поддерживаемых модулей 4
Максимальный объем памяти, GB 4
Внешний AGP-порт 8X, ver 3.0/- PCI-E x16 8X, ver 3.0
Южный мост ICH5/R ICH6/R IXP150/200 IXP300
Шина северный -> южный мост 266 MB/S 2000 MB/S 266 MB/S
Serial ATA 2 4 - 2
Порты USB 2.0 8 8 6 8


Gigabyte GA-8TRS350MT

Интегрированный чипсет ATI 9100IGP Pro
Интегрированный чипсет ATI 9100IGP Pro
Интегрированный чипсет ATI 9100IGP Pro
Данная модель отражает новое видение компании Gigabyte относительно добротной и функциональной материнской платы для требовательного офисного пользователя. Традиционный формат для этой торговой марки -- полноразмерный mATX -- имеет свои преимущества. На PCB разместились все необходимые компоненты -- четыре разъема DIMM, полноценный сетевой контроллер, слот AGP 8X. Очень положительный момент -- применение двустороннего радиатора для охлаждения элементов питания CPU (на противоположной стороне PCB), что позволяет утверждать следующее: плата действительно (!) предназначена для процессоров Prescott, и в небольших корпусах не должно возникнуть проблем с перегревом VRM. Вообще, плата хорошо продумана, отлично собрана и оснащена всем необходимым для повседневной работы как в офисе, так и дома. Кстати, в последнем случае наверняка востребованным окажется наличие разъема TV-Out на задней панели.

BIOS Setup совершенно "не по-офисному" имеет огромное количество тонких настроек. Стоит отметить одну весьма интересную функцию -- два режима работы контроллера памяти: системная производительность и графическая производительность. В случае включения второго режима быстродействие в играх возрастает на несколько процентов. Поскольку пока мы имели возможность видеть только одну материнскую плату на RS350, сложно сказать, является ли это особенностью чипсета или же фирменной технологией Gigabyte.


Результаты тестирования

Для тестов мы решили использовать процессоры Pentium 4 (Prescott) 2,8 GHz, что дало нам возможность сравнить оба поколения продуктов ATI с решениями от Intel, в том числе и c IGMA 900.

Пожалуй, основной тест из выбранного набора, как ни странно, -- 3DMark 2001SE. Дело в том, что именно в таких играх (сравнимых по применяемым 3D-технологиям с движками для данного бенчмарка) современная интегрированная графика и должна обеспечивать "устойчивую" производительность. Как можно заметить, наблюдается незначительное преимущество i915G. Однако система на этом чипсете была оснащена памятью DDR2 533, что существенно повлияло на быстродействие. Похожая ситуация и с Unreal Tournament 2004, где системная производительность оказывает большое влияние на результаты.

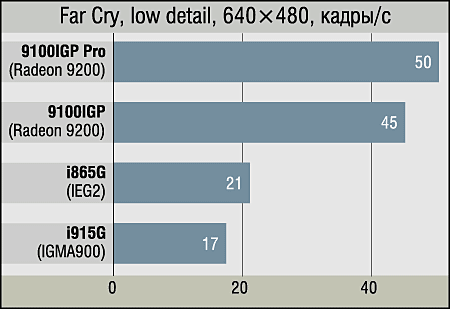

Цифры, полученные в Far Cry, мы приводим исключительно опционально. Разумеется, немного найдется желающих играть в 3D-шутеры последнего поколения на интегрированной графике. На i865G данный тест хоть и запустился, но страшная картина, которую мы увидели на экране, заставила задуматься о том, что удел Extreme Graphics 2 -- как максимум первая версия Unreal Tournament или Quake 3, но не более. У 9100IGP результат втрое лучший по сравнению с IGMA 900 -- современным игровым движкам наличие аппаратных блоков расчета трансформации и освещения и вершинных шейдеров дает огромное преимущество (табл. 2). Более того, как оказалось, с тестовым режимом 640×480 (низкая детализация) новый чипсет ATI справился отлично, вполне на уровне играбельности.

Таблица 2. Сравнительные характеристики чипсетов с интегрированным видео для платформы Intel
Встроенная графика Intel Extreme Graphics 2 Intel Graphics Media Accelerator 900 (IGMA 900) 9100IGP/Pro
Разрядность чипа 2D/3D, bit 256/256 256/256 128/128
Аппаратный блок T&L - +
Частота встроенного GPU, MHz 266 333 300
Количество независимых видеовыходов 1 2 2
Поддержка HDTV - + -
Максимальный размер видеопамяти, MB 96 224 128
Пропускная способность памяти (определяется чипсетом), GBps 6,4 8,5 6,4
Аппаратное ускорение видеопотока +
Аппаратная поддержка DirectX 7.0 9.0 8.1
Аппаратная/программная поддержка OpenGL 1.2/1.3 1.4/1.4 1.4/1.4
Количество пиксельных конвейеров 2 4 4
Пиксельные шейдеры - 2.0 1.4
Вершинные шейдеры - 2.0 (программно) 1.1


Выводы

Компания ATI в очередной раз порадовала своим продуктом. Чипсет 9100IGP воспринимался скорее как концептуальное решение либо как попытка на волне успеха, достигнутого на рынке дискретной графики, пробиться в очень сложный сегмент чипсетов для самой массовой платформы Socket 478. Как мы могли убедиться, компания не собирается останавливаться на достигнутом, продолжая совершенствовать свои продукты. Сегодня с полной уверенностью можно сказать, что 9100IGP Pro не уступает i865G по функциональности и общесистемной производительности, при этом в несколько раз превосходя по возможностям видеоподсистемы. Еще одна отличная новость -- ранее для полноценной работы под управлением Windows XP приходилось отдельно устанавливать три драйвера, теперь нужен только один (общий). Так что набор логики от ATI явно опережает интегрированный чипсет Intel. Сравнение же производительности 9100IGP Pro и i915G с точки зрения потребителя на сегодняшний день малоактуально. Разные разъемы, разные ценовые категории, наконец, различное позиционирование. К применению связки i915G+DDR2+IGMA 900 в составе офисной машины мало кто относится серьезно, в то время как та же система, но с памятью DDR400 обойдется ненамного дешевле, хотя покажет значительно меньшее быстродействие. Одним словом, отличный ход ATI, а судьба готовых решений на 9100IGP Pro всецело в руках дистрибьюторов.

Продукты предоставлены
Материнская плата Gigabyte "Версия" (044) 554-2747
Материнская плата Intel Представительство Intel в Украине (044) 490-6417
Материнская плата ASUS "Технопарк" www.technopark.com.ua
