«ЕПОС» Expert-Store D4A: внешнее хранилище с интерфейсом SATA

Статья опубликована в №48 (567) от 19 декабря

0


Внешние накопители на жестких дисках – давно не новинка. Оригинальность же этого устройства заключается в интерфейсе подключения: вместо SCSI, USB или FireWire используется SATA. Считается, что такой подход позволяет обеспечить высокую производительность при небольших затратах. Так ли это, покажут результаты проведенных нами исследований...

Как правило, DAS-накопители подключаются к хост-системам посредством или дорогих и высокопроизводительных интерфейсов (например, SCSI), или дешевых, но обладающих низкой пропускной способностью (такими как USB). Очевидно, что каждое предложенное решение имеет и преимущества, и недостатки, поэтому выбор в пользу любого из них делается исключительно исходя из особенностей поставленной задачи.

Изделие, попавшее к нам в руки, – первый экземпляр подобного рода. Как правило, SATA используется для подключения встроенных HDD, не считая его разновидности eSATA, предназначенной в основном для подсоединения портативных внешних накопителей. В данном же случае устройство стационарное и может быть размещено на расстоянии свыше 1,5 м от персонального компьютера или сервера.

Конструкция

Условно модель можно рассматривать как три независимых модуля: корпус с источником питания, корзина для дисков и адаптеры сопряжения. Рассмотрим каждый из них подробнее.

Корпус представляет собой внешнее шасси-стойку (Multiple Bay Tower) и рассчитан на монтаж 3,5- или 5,25-дюймовых устройств. Он снабжен источником питания мощностью 300 Вт и дополнительным вентилятором, расположенным на задней панели.

Для установки дисков используется корзина из алюминия (Chieftec SNT-3141), занимающая три слота в корпусе и вмещающая четыре SATA-накопителя. HDD размещаются также в алюминиевых лотках, которые, по заявлению производителя, обеспечивают улучшенное охлаждение жесткого диска за счет специальных каналов отвода тепла.

На задней панели корзины размещены разъемы: интерфейсные и питания, последние – в двух вариантах: Molex и SATA. Корзина охлаждается вытяжным 80-миллиметровым вентилятором, функционирующим в двух скоростных режимах, задаваемых с помощью переключателя.

«ЕПОС» Expert-Store D4A внешнее хранилище с интерфейсом SATA

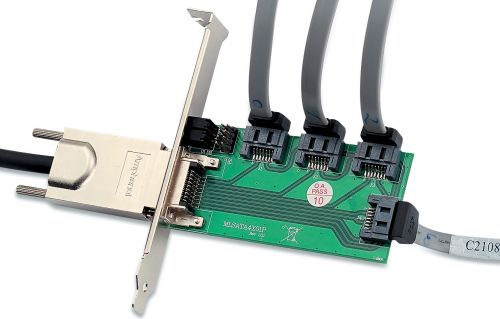

Адаптер, устанавливаемый в корпус компьютера, вместе со специальным кабелем позволяет подключать внешние устройства SATA на расстоянии 3 м и более

Примечательная особенность устройства – наличие на передней панели кнопок выключения для каждого диска со встроенными индикаторами состояния HDD. Там же находятся LED-индикатор перегрева и кнопка сброса, позволяющая отключить сигнализацию в случае ее активизации. Система контроля температурного режима, помимо светодиода, снабжена еще и динамиком; ее порог срабатывания рассчитан на три значения: 55, 60 и 65 оС.

Адаптеры сопряжения MLSATA 4X01P и MLSATA 4X01S предназначены для подключения к хост-системе специальным кабелем длиной 2 м. Один из них установлен внутри шасси, другой монтируется в компьютер.

Тестирование и выводы

Скоростные характеристики устройства исследовались посредством пакета IOMeter. Для этой цели был построен массив RAID 0 (Stripe) из четырех HDD. Такая конфигурация выбрана с целью обеспечения максимального быстродействия дисковой подсистемы.

«ЕПОС» Expert-Store D4A внешнее хранилище с интерфейсом SATA

Expert-Store D4A

Тип устройства внешний накопитель на жестких дисках

Объем дисков четыре 250 GB SATA (Samsung SP2504C)

Интерфейсный разъем 4x SATA

Источник питания 300 Вт

Габариты 180×390×261 мм

Длина кабеля 2 м

Охлаждающий вентилятор 80×80×25 мм

Предоставлен «EПОС», epos.ua

Розничная цена $370 (без HDD)

Гарантия 12 мес

Хорошее охлаждение; возможность отключения каждого HDD; поддержка «горячей замены»; контроль температурного режима

Не выявлено

Бюджетный внешний DAS-накопитель, ориентированный на расширение существующей дисковой подсистемы

Этот тест (результаты приведены на диаграммах) показал, что в предложенной конфигурации устройство вполне работоспособно, при тестировании не было обнаружено сбоев, а параметры производительности укладываются в ожидаемые рамки. Для сравнения приведен график, полученный при использовании контроллера SATA II в такой же конфигурации RAID-массива на точно таких же HDD. Некоторый разброс значений, наблюдаемый на диаграммах, может быть обусловлен как отличиями firmware, так и особенностями реализации контроллеров.

Также проверялась реакция системы на отказ произвольного НЖМД (в конфигурации RAID 1). Для этого выбранный диск с помощью кнопки на передней панели отключался, извлекался из корзины и через некоторое время (не более 5 мин) устанавливался обратно. Выключение хост-машины и накопителя во время этих действий не производилось. По результатам данного теста удалось выяснить, что рассматриваемое устройство в сочетании с примененным контроллером полностью соответствует заявленной поддержке hot-plug. После замены HDD функционирование RAID-массива полностью восстанавливалось в течение 1–3 мин.

В качестве дополнительного исследования замерялся температурный режим жестких дисков (при пониженной скорости вращения вентилятора охлаждения HDD). Полученные результаты (36–44 оС) показали, что температура внутри корзины не превышает порогового значения, установленного по умолчанию (60 оС) даже при продолжительной работе устройства (температура в помещении составляла 24 оС). Порог срабатывания системы предупреждения также выдерживался довольно точно – измеренный показатель был равен 61 оС.

Предложенное устройство, на наш взгляд, интересно прежде всего своим нестандартным интерфейсом. Использование специализированных адаптеров 4x SATA в сочетании с высококачественным кабелем позволило осуществить удаленное подключение четырех жестких дисков, размещенных в отдельном корпусе, по обычному интерфейсу SATA. Причем есть возможность как создания RAID, так и отдельной эксплуатации каждого из дисков, что дополнительно расширяет сферу применения этой разработки.

«ЕПОС» Expert-Store D4A внешнее хранилище с интерфейсом SATA
«ЕПОС» Expert-Store D4A внешнее хранилище с интерфейсом SATA
«ЕПОС» Expert-Store D4A внешнее хранилище с интерфейсом SATA

Несмотря на то что в комплект поставки входил опциональный PCI-контроллер, модель вполне можно было подключить к штатным коннекторам SATA на материнской плате компьютера. Учитывая, что многие современные МП оснащаются избыточным количеством таких разъемов (6–8 штук), а встроенные контроллеры позволяют организовывать массивы RAID, такой подход вполне допустим.

Определенные опасения вызывали общая длина кабеля, превышающая 1 м, как это предусмотрено в стандарте SATA, и количество переходных соединений (семь разъемов в цепи). Предположительно это могло неблагоприятно повлиять на число ошибок в процессе обмена данными с устройством, что отразилось бы как на производительности, так и на надежности работы.

К сожалению, в рамках проведенного тестирования не было возможности провести долговременные детальные исследования последнего параметра, но, по крайней мере, за отведенное время никаких сбоев в работе не наблюдалось.

Сфера применения этого хранилища стандартна – за исключением непривычного интерфейса, это обычный DAS, который можно использовать и как диск большой емкости, и как набор из четырех раздельных независимых томов. В первую очередь такое решение может быть востребовано для ведения архивов или осуществления операций резервного копирования.
