Несмотря на то что в последнее время на серверном рынке все чаще предпочтение отдается blade-системам и кластерным структурам, есть ряд задач, для выполнения которых целесообразнее применять высокопроизводительные многопроцессорные системы. О подобном решении мы уже писали, теперь же рассказ пойдет о новой разработке того же класса.

Entry VX50

Тип устройства сервер общего назначения

Тип корпуса пьедестальный, стоечный (5U)

Материнская плата TYAN Thunder n4250QE (S4985) + M4985

Чипсет NVIDIA nForce Professional 2200 (CK804pro), NVIDIA nForce Professional 2050 (IO4), Winbond W83627HF (Super I/O chip), ADT7476

Процессор восемь AMD Opteron (Ref. F) серии 8000

Память DDR2-667/533/400 (до 128 GB)

Дисковый интерфейс SAS

Поддерживаемые уровни RAID 0, 1, 1Е, 5, 5ЕЕ, 6, 10, 50, 60

Интерфейсные разъемы PS/2 (клавиатура, мышь); USB 2.0 (4); COM; RJ-45(3); VGA

Источник питания 600 Вт (4, по схеме 3+1)

Предоставлен Entry

Цена $27 300

Гарантия 36 мес

Большое количество процессоров; поддержка виртуализации; простота управления

Не выявлено

Универсальный масштабируемый высокопроизводительный сервер

Формирование среды для массовых вычислений идет путем, очень напоминающим развитие по спирали: от концентрации всех вычислений на мэйнфреймах через распределенные персональные вычисления на ПК к глобальной консолидации, но уже в рамках вычислительных ресурсов сети и тонких клиентов в любом виде.

Весьма похожие тенденции наблюдаются и на рынке серверов. От «универсального сервера» был совершен переход к выделению отдельных устройств для группы однотипных задач, и, как апогей этой идеи, – к концепции «один сервер – одна задача». Такой подход привел к резкому росту объемов использования сравнительно недорогих, отчасти оптимизированных под конкретные классы задач одно- или двухпроцессорных серверов. При всем положительном влиянии на надежность ИС предприятия в целом он выявил ряд проблем – таких, как малый коэффициент утилизации ресурсов, сложность администрирования, высокие затраты на обслуживание.

В качестве решения этой проблемы многие компании начинают рассматривать консолидацию систем и приложений как способ снизить TCO. Здесь можно предложить два различных подхода: внедрение blade-серверов или высокопроизводительных многопроцессорных систем (ВМС) с поддержкой виртуализации. Последние являются более предпочтительным выбором для задач, где вычисления распараллеливаются частично, либо там, где необходима быстрая реакция системы на поступающие команды – например, в банковской сфере требуется очень высокая производительность при централизованной поддержке транзакций.

При использовании БД Oracle результат, полученный на ВМС, окажется выше, чем показатель для кластера, поскольку в последнем случае коммутация вычислительных узлов осуществляется на более высоком уровне, а это неизбежно приводит к большим задержкам даже в случае применения высокопроизводительных коммутирующих интерфейсов (например, Infiniband). Причина кроется в сложности синхронизации кэша любой БД (в режиме кластера), поэтому в ряде случаев один восьмипроцессорный сервер оказывается более разумным выбором, чем тот же blade-сервер с пятью-шестью двухпроцессорными «лезвиями».

В минимальной конфигурации сервер допускает установку 4 CPU и ОЗУ 64 GB, все остальные функции остаются неизменными

Второй аспект – уже упомянутый момент консолидации. К примеру, на одном высокопроизводительном сервере с поддержкой виртуализации вполне допустимо развертывание двух-трех ресурсоемких приложений типа SAP, некой OLAP-системы и корпоративных коммуникаций вроде Lotus Notes или Microsoft Exchange. Такая структура будет и управляемой, и энергоэффективной, и, что особенно важно, способной в моменты пиковых нагрузок предоставить значительно лучший сервис пользователям, чем кластер или набор двухпроцессорных серверов, даже если в них будет больше CPU аналогичного быстродействия.

Для успешной реализации этого подхода требуется экономически доступный сервер, способный одновременно поддерживать несколько операционных систем и приложений, оснащенный большим количеством процессоров (вычислительных ядер), взаимодействующих между собой по высокоскоростной шине обмена данными.

Именно такое решение было описано в упомянутом выше материале, а сейчас в наши руки попала модифицированная разработка, которая, несмотря на внешнее сходство, обладает рядом существенных отличий от предшественника.

Конструкция и особенности

Сервер VX50 построен на базе материнской платы TYAN S4985, рассчитанной на четыре CPU AMD Opteron, и дочерней платы M4985, применение которой позволяет увеличить число процессоров до восьми. Обе МП оснащены разъемами Socket F и предполагают установку многоядерных разработок – в нашем варианте использованы двухъядерные Dual Core 8220, в перспективе возможна инсталляция и четырехъядерных моделей. Взаимодействие между материнскими платами осуществляется по шине HyperTransport.

Базовая МП построена на чипсете, разработанном NVIDIA, и включает, помимо NVIDIA nForce Professional 2200 (CK804pro) и NVIDIA nForce Professional 2050 (IO4), дополнительные контроллеры Winbond W83627HF (Super I/O chip) и ADT7476 (Hardware monitoring IC). Для каждого из процессоров предусмотрена установка четырех модулей памяти DDR2, в нашем случае использованы по две двухгигабайтовые линейки DDR2-667, таким образом, общий объем ОЗУ составляет 32 GB и при необходимости может быть увеличен вчетверо.

Дополнительная плата, позволяющая увеличить количество процессоров до восьми, устанавливается «вторым этажом», соединяясь с основной специальным переходником

Также изменениям подверглась и дисковая подсистема: в новой модели она построена на основе восьмипортового контроллера Adaptec SAS RAID 3805 с кэш-памятью 128 MB, с подключенным батарейным модулем Adaptec Battery Module 800 и включает восемь накопителей-«пятнадцатитысячников» SAS Hitachi HUS151473VLS300 объемом 73 GB каждый.

Сетевая подсистема включает три канала – два из них поддерживаются чипом Marvell 88E1111 GbE, третий – Intel 82541PI GbE. Дополнительно сервер оснащен комплектом удаленного управления Tyan SMDC M3291, совместимым со стандартом IPMI версии 2.0, поддерживающим ОС Windows и Linux, а также предоставляющим возможность удаленного включения/выключения и перезагрузки сервера.

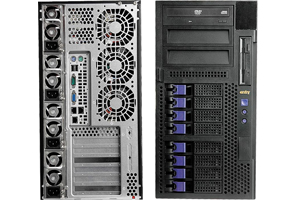

Шасси допускает установку четырех модулей питания с возможностью «горячей» замены, базовое исполнение – пьедестального типа, но может и монтироваться в серверную стойку, занимая в ней пять слотов.

Выводы

В первую очередь стоит подчеркнуть, что обновленный сервер поддерживает технологию виртуализации, что существенно повышает возможность снижения ТСО, уменьшает время простоя ресурсов и упрощает обслуживание системы. Область применения данного сервера достаточно описана во вступительной части статьи, остается только добавить, что в различных конфигурациях, предназначенных для решения конкретной задачи заказчика, сервер может быть использован для научных и математических расчетов на основе ПО, не оптимизированного под выполнение в кластерных средах, обеспечивая весьма ощутимый прирост производительности по сравнению с одно- и двухпроцессорными системами.
