Дисульфид молибдена может стать основой идеальных транзисторов

0


Новые данные об электронных свойствах кристалла дисульфида молибдена одноатомной толщины, опубликованные 27 июня онлайн в журнале Science, свидетельствуют о том, что этот полупроводник может составить конкуренцию кремнию в становящихся все более миниатюрными транзисторах.

Интерес исследователей из института Кавли при Корнельском университете к дисульфиду молибдена, был инспирирован предшествующими опытами с графеном. Будучи отличным проводником, этот двумерный материал, тем не менее, не приспособлен для коммутации — включения и выключения — тока, функции, которая лежит в основе работы транзисторов.

С другой стороны, дисульфид молибдена обладает необходимой для полупроводника запрещенной зоной, а кроме того относительно широкодоступен и легко разрезается на очень тонкие кристаллы. Но у него есть и еще одно потенциально полезное качество: помимо заряда и спина он предоставляет дополнительную степень свободы, называемую valley (долина), которая при облучении решетки MoS2 дает перпендикулярный беззарядовый ток, абсолютно не рассеивающий энергию.

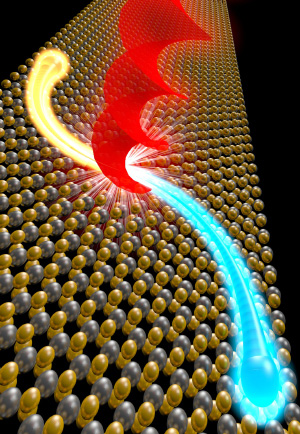

Дисульфид молибдена может стать основой идеальных транзисторов

Если удастся найти способ использовать такой «долинный» ток, а ученые все еще работают над этим вопросом, из дисульфида молибдена можно будет делать почти идеальные транзисторы атомарной толщины, сводящие тепловые потери электронных устройств практически к нулю.

В своей работе авторы показали присутствие «долинного» тока в транзисторе из монослоя дисульфида молибдена, изготовленном ими в Корнельском Центре наноуровневой науки и технологии (CNF). Описываемые в статье эксперименты включали облучение транзистора светом с круговой поляризацией, что заставляло носители заряда перемещаться в боковом направлении. Величина этого тока соответствовала теоретическим прогнозам для «долинного» эффекта Холла (valley Hall effect, VHE), а его полярность определялась направлением вращения плоскости поляризации падающего света. Для двух слоев MoS2 аномального тока не наблюдалось, что опять-таки находится в согласии с теорией (в бислое кристаллическая инверсионная симметрия восстанавливается).

Эти эксперименты, ставшие первым случаем наблюдения VHE, подкрепляют концепцию использования «долинной» степени свободы в качестве носителя информации для электроники и оптоэлектроники следующих поколений.
