ATEN KL1116: универсальный стоечный KVM-переключатель с LCD

Статья опубликована в №7 (575) от 20 февраля

0


Мы неоднократно знакомили наших читателей с устройствами из этой серии, позволяющими упростить процедуру доступа к серверам, организовав его посредством одной операторской консоли. Как правило, большинство рассмотренных KVM выполнены в виде модулей промежуточного типа между операторским местом (клавиатура, монитор и мышь) и массивом из обслуживаемых системных блоков. В данном случае речь пойдет о модели, включающей все вышеперечисленные компоненты.

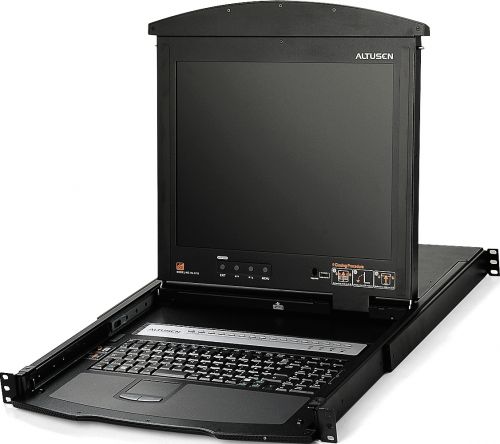

ATEN KL1116 универсальный стоечный KVM-переключатель с LCD

ATEN KL1116

Тип устройства
стоечный KVM-переключатель со встроенной консолью

Количество подключаемых компьютеров 16 (максимум 512 в шлейфовом соединении)

Соединители
SPHD-15 (16), DB-25 (1), RJ-11 (1)

Эмуляция клавиатуры и мыши PS/2

Размер экрана 17"

Разрешение
1280×1024 при 75 Hz; DDC2B

Размеры (Ш×Г×В) 44,8×68×4,2 см (для установки в стойку 19"/1U)

Предоставлен
"Оникс-ЛТД", www.onix.kiev.ua

Цена $2745

Гарантия 36 мес

Встроенная консоль; три рабочих положения; возможность визуального контроля при закрытой дверце шкафа-стойки

Не выявлено

Интегрированное KVM-устройство для управления серверными массивами с одного или двух рабочих мест

Подобные устройства предназначены в первую очередь для управления большими серверными массивами, хотя в минимальной конфигурации они могут обслуживать и малое число компьютеров. Несомненное преимущество таких решений - удобство использования и размещения, поскольку они изначально предназначены для монтирования в стойку с остальным оборудованием. Основное преимущество предлагаемого подхода - в отсутствии необходимости организации дополнительного рабочего места в серверной: интегрированное устройство используется только по мере надобности и занимает всего один слот.

Большинство таких моделей может быть использовано для контроля и управления только после их приведения в рабочее состояние. Для этого переключатель следует извлечь из занимаемого слота и полностью развернуть, дабы получить доступ к клавиатуре и видеомонитору. Зачастую это неудобно, поскольку для каждой операции приходится открывать дверцу шкафа-стойки, извлекать KVM, переводить его в рабочее положение, а после выполнения необходимых действий снова возвращать в состояние ожидания. Такой подход недостаточно эргономичен, требует значительных затрат времени на осуществление доступа к контролируемым ресурсам и самое главное - не позволяет оперативно получать информацию о состоянии всех подключенных узлов. Конечно, можно постоянно держать его в развернутом состоянии, но это сказывается на ухудшении температурного режима серверного оборудования в стойке.

Основная цель, преследуемая специалистами компании ATEN при разработке новой модели, заключалась в устранении всех описанных выше недостатков и расширении функциональности встраиваемого KVM. На первый взгляд, KL1116 представляет собой типовое устройство управления, обеспечивающее доступ ко множеству серверов (системных блоков) с одной консоли, но это не совсем так. Рассмотрим модель подробнее.

Один переключатель KL1116 может непосредственно управлять шестнадцатью узлами. Дополнительно к нему могут быть последовательно подключены до 31 KVM (например, KH0116) посредством специального шлейфа. В этом случае количество компьютеров, управляемых с одной KVM-консоли, достигает 512. Клавиатура, ЖК-монитор и сенсорная панель встроены в корпус Hideaway с помощью оригинальной двухполозковой рельсовой системы, являющейся ноу-хау производителя.

ATEN KL1116 универсальный стоечный KVM-переключатель с LCD
Экран в переднем положении. При закрытой дверце шкафа оператор может видеть состояние серверов

Дисплей располагается в крышке корпуса, клавиатура и сенсорная панель - в его основании. Для начала достаточно выдвинуть модули монитора и клавиатуры и откинуть крышку. В простейшем случае после окончания работы нужно опустить крышку с монитором и задвинуть модули на место. Но делать это необязательно, поскольку дисплей и клавиатура скользят в задвигаемом корпусе независимо друг от друга, что дает возможность следить за информацией на экране, убрав ненужные в данный момент клавиатуру и сенсорную панель и закрыв дверцу шкафа, оставив видимым только монитор.

Дополнительное удобство в работе достигается за счет того, что корпус Hideaway имеет высоту, несколько меньшую монтажной 1U (4,44 см). Это не только упрощает установку KVM в стандартный слот, но и облегчает манипуляции с ним внутри стойки. Для удобства монтажа вместо обычных 25-контактных соединительных разъемов в KL1116 применены высокоплотные 15-контактные. Модульная конструкция позволяет отделять KVM-секцию от секции консоли.

ATEN KL1116 универсальный стоечный KVM-переключатель с LCD
Масимальная конфигурация. Дополнительные блоки позволяют подключить до 512 компьютеров, обслуживаемых с двух консолей

Программное обеспечение поддерживает не только выбор любого из контролируемых узлов вручную, но и сканирование выбранных портов с заданным интервалом времени (1-255 с), проводя поочередный автоматический мониторинг работы каждого из компьютеров. Таким образом, оператор получает возможность отслеживать изменения в состоянии оборудования и ПО.

Доступ к любому подсоединенному компьютеру устанавливается как посредством управляемой мышью системы OSD (On Screen Display), так и с клавиатуры с помощью комбинаций "горячих" клавиш. Стоит отметить, что пользователю доступна еще одна удобная опция - поддержка режима широковещательной передачи, когда все команды с клавиатуры передаются одновременно на все подсоединенные к переключателю компьютеры. В KL1116 предусмотрена возможность обновления встроенных программ с помощью специальной утилиты (Firmware Upgrade Utility).

Подготовка к работе осуществляется весьма просто и не требует специальных навыков: нужно лишь подключить кабели к соответствующим портам. Поскольку KL1116 подсоединяется непосредственно ко входу клавиатуры, программного обеспечения для конфигурирования не требуется. При этом нет необходимости и в выполнении сложных процедур конфигурирования или решении проблем совместимости. Кроме того, в устройстве реализован принцип "горячей" коммутации, обеспечивающий подключение и отключение компьютеров без обесточивания KVM, что дает возможность оперативно изменять конфигурацию.

ATEN KL1116 универсальный стоечный KVM-переключатель с LCD
ATEN KL1116 универсальный стоечный KVM-переключатель с LCD
KL1116 рассчитана на установку в слот 1U. Все разъемы выведены на заднюю панель (внизу)

Для упрощения работы с большим количеством источников видеосигнала в модели реализована поддержка видеостандарта DDC - установочные параметры VGA-выхода каждого подсоединенного видеоадаптера автоматически оптимизируются под ЖК-монитор.

Для обеспечения достаточного уровня безопасности применена двухуровневая система парольной защиты - к управлению компьютерами и считыванию информации с них допускаются только четыре авторизованных пользователя и один администратор (каждый со своими правами). Доступ к управляемым узлам может быть осуществлен не только непосредственно с основной консоли, но и с дополнительной. Для подключения к ней предусмотрены специальные порты. Второе рабочее место необязательно располагается в непосредственной близости от базового - оно может находиться на расстоянии, определяемом применением специализированных удлинительных кабелей CS Custom различной длины. Благодаря наличию дополнительного рабочего места возможность управления любым сервером предоставляется сразу двум пользователям, что, по мнению разработчиков, существенно повышает оперативность и удобство при выполнении специализированных задач, связанных с обслуживанием большого парка серверов.
