Расширяя кругозор: ЖК-мониторы диагональю 30"

Статья опубликована в №28 (645) от 22 июля

+35
голосов

В ходе тестирований на наших столах побывали самые разные мониторы, но, признаться, видеть на них 30-дюймовые устройства было все же несколько непривычно. Ведь подобные диагонали чаще встречаются в телевизорах либо информационных дисплеях, а вот компьютерные мониторы такого размера пока еще редкость. Но, несмотря на это, нам удалось найти в продаже с полдесятка 30-дюймовых моделей, и это говорит о том, что данный сегмент рынка уже вполне состоялся. Добавим – и к тому же довольно бурно развивается. Именно для того чтобы лучше понимать, в чем заключается специфика и целевое назначение данных устройств, мы и провели их тестирование.

Рискуя показаться банальными, все же не преминем отметить следующий факт: ни один пользователь ПК, в какой бы сфере он ни работал, наверняка не откажется установить себе на стол монитор с бoльшей диагональю по сравнению с имеющимся. То ли исходя из принципа «хорошего должно быть много», то ли из-за извечного человеческого стремления к росту запросов по мере их удовлетворения, но владельцы 19-дюймовых устройств периодически с завистью поглядывают на коллег, работающих за дисплеями диагональю 22"; а те, в свою очередь, нет-нет да и задумываются о том, насколько более удобными должны быть устройства с диагональю 24" и т. д.

Но ведь всему должны быть какие-то разумные пределы – и для компьютерных мониторов такой верхней границей стала диагональ 30". Попросту говоря, на сегодняшний день это самые большие дисплеи, которые только можно установить на рабочий стол.

Для кого, для чего?

Наверняка вопрос «а кому это нужно?» будет одним из первых, который задал бы неискушенный читатель, представив себе дисплей почти с метровой диагональю. И действительно – для каких таких задач может потребоваться столь большая экранная площадь?

Как ни странно, нельзя сказать, что 30-дюймовые устройства строго ориентированы на какую-то специфику. Скорее наоборот, это довольно универсальные дисплеи, которые могут быть эффективно использованы для самых разных видов работ – офисные задачи, допечатная подготовка, проектирование, моделирование, цветокоррекция, обработка и монтаж фото- и видеоданных (особенно Full HD!) и т. п. С не меньшим успехом их можно применять и для развлечений, т. е. они подходят практически для любой деятельности, где будет нелишней дополнительная экранная площадь. И все это – за счет двух основных особенностей: большой диагонали и высокого разрешения.

На последнем пункте следует остановиться особо. 2560×1600 – именно такое разрешение является «родным» для 30-дюймовых компьютерных ЖК-панелей, и оно же – их главная отличительная черта по сравнению с телевизионными и информационными дисплеями. Шаг точки при этом составляет около 0,25 мм – это типичное значение для мониторов, рассчитанных на использование на расстоянии от глаз пользователя порядка 1 м. Причем стоит отметить, что у 27-дюймовых моделей, также популярных в профессиональной среде, разрешение поменьше, а зерно крупнее – примерно 0,3 мм.

Но и это еще не все. Огромное разрешение данных дисплеев стало причиной целого ряда особенностей их конструкции и работы, которые обязательно нужно рассмотреть отдельно.

Единственный интерфейс

Для начала отметим, что подавляющее большинство современных 30-дюймовых мониторов с разрешением 2560×1600 оснащены единственным видеовходом – Dual Link DVI-D. Несмотря на то что его интерфейсный разъем очень похож на обычный (Single Link) DVI-D, между ними есть существенная разница. Пропускной способности DVI-D, работающего на частотах от 21,76 до 165 МГц, оказывается недостаточно для передачи информации о столь большом кадре с частотой 60 Гц – поэтому в Dual Link DVI задействуются сразу два цифровых канала DVI, работающих параллельно. При этом передача данных ведется с использованием отсутствующих в обычном DVI-D контактов интерфейсного разъема.

Расширяя кругозор ЖК-мониторы диагональю 30" Для поддержки разрешения 2560×1600 с частотой обновления 60 Гц применяется интерфейс DVI Dual Link, отличающийся от традиционного Single Link большим количеством контактов в разъеме

На практике для пользователей все это означает следующее: для подключения 30-дюймового монитора вам понадобится современная видеокарта уровня выше среднего, обеспечивающая полноценную поддержку Dual Link DVI (большинство недорогих устройств, к сожалению, лишь декларируют таковую, на деле же добиться от них качественной работы в этом режиме обычно нереально). Плюс соответствующий интерфейсный кабель с расширенным набором контактов, который чаще всего входит в комплект поставки монитора.

В случаях, когда Dual Link DVI недоступен, отдельные модели 30-дюймовых мониторов позволяют воспользоваться режимом совместимости, отображая картинку во вдвое меньшем разрешении – 1280×800. При этом одна точка отрисовывается сразу четырьмя физическими пикселами на экране, так что «замыливания» картинки, неизменного при интерполяции, не будет. Но зато станет хорошо заметна дискретность изображения.

С другой стороны, в особых случаях такой режим вполне может быть востребован и при обычной эксплуатации: к примеру, его часто применяют любители компьютерных игр для получения высокой частоты смены кадров в играх, излишне требовательных к производительности аппаратной части ПК.

Считается, что проблемы интерфейса для больших разрешений будут устранены в будущем, с повсеместным внедрением DisplayPort. Этот прогрессивный стандарт предоставляет намного более высокую пропускную способность – до 10,8 Гб/с по счетверенному каналу, чего наверняка будет достаточно еще долгое время. К тому же положительной чертой DisplayPort является его универсальность – так, Samsung уже продемонстрировала 30-дюймовый монитор с DisplayPort, где он используется в роли интерфейса и монитора, и управляющей электроники ЖК-матрицы.

Единственная регулировка

Слабые интерфейсные возможности 30-дюймовых моделей являются далеко не последним их ограничением, вызванным высоким разрешением. Если поставить рядом мониторы с диагоналями 27" и 30" из одной линейки одного и того же производителя и обратить внимание на их органы управления, то может возникнуть некоторое недоумение. Оказывается, в старших моделях чаще всего вообще не предусмотрено экранного (OSD) меню, а единственная доступная регулировка – яркость экрана. И, в общем-то, все – никаких контрастности, режимов цветности и прочих привычных настроек здесь нет. Как же так?

Расширяя кругозор ЖК-мониторы диагональю 30"
Две кнопки регулировки яркости да выключатель – вот и все органы управления у большинства 30-дюймовых дисплеев. Впрочем, в последнее время начинают появляться и более совершенные модели, оснащенные быстродействующим сигнальным процессором, выполняющим все традиционные функции и регулировки экранного меню

А дело все в том, что для полноценной реализации традиционных функций ЖК-мониторов (преобразования аналогового сигнала в цифровой, регулировки контраста, гаммы, цветности, цифрового масштабирования, поддержки функций PIP/POP) необходимо применение быстродействующего сигнального процессора, называемого display engine. Для 27-дюймового устройства с «родным» разрешением 1920×1200×24 бит и кадровой частотой 60 Гц такому чипу нужно успевать обрабатывать в реальном времени поток информации 3,3 Гб/с, что уже является немалой величиной по любым меркам. Если же перейти к более высокому разрешению, характерному для 30-дюймовых моделей, то требуемая пропускная способность должна возрасти практически вдвое – до 5,9 Гб/с! Это, увы, превышает возможности большинства современных интегральных схем, используемых в данных целях. Поэтому display engine в 30-дюймовых моделях чаще всего как таковые попросту отсутствуют, а вместо них применяется несложный чип, выполняющий преобразование сигналов DVI в стандарт, использующийся в настоящее время в управляющей электронике ЖК-панелей – LVDS.

Впрочем, прогресс не стоит на месте, а компании-производители управляющих ИС не сидят сложа руки. Забегая немного наперед, отметим, что новейшие 30-дюймовые модели следующего поколения уже оснащаются сверхбыстродействующими display engine, и у них присутствует как экранное меню, так и все привычные настройки.

С другой стороны, в ряде случаев, особенно при профессиональном применении дисплеев, наличие любых других функций, кроме регулировки, попросту избыточно, а иногда даже вредит качеству картинки. К примеру, многократные пересчеты изображения с недостаточной точностью (разрядностью), выполняемые при наложении типичных регулировок, могут привести к ограничению количества воспроизводимых цветов, что будет выражаться в заметных полосах и ступеньках на плавных заливках. Поэтому если в распоряжении пользователя есть аппаратный калибратор, его не должен беспокоить излишний «минимализм» настроек дисплея.

Что касается регулировки яркости, то она в ЖК-мониторах выполняется с помощью блока подсветки панели, а точнее, высокочастотной модуляцией напряжения питания использующихся в нем ламп, и потому ее реализация никак не зависит ни от размера панели, ни тем более от ее разрешения. Вместе с тем блок подсветки в новых 30-дюймовых устройствах также имеет ряд особенностей, которые нам предстоит обсудить.

Блок подсветки и равномерность

Конструкция блока подсветки современного ЖК-монитора не отличается простотой, однако же ничего сверхсложного в ней нет. Для начала на всякий случай напомним, что ЖК-матрица, по сути, работает как обычные жалюзи, пропуская либо полностью перекрывая проходящий через нее свет. Его источником являются так называемые флуоресцентные лампы с холодным катодом (CCFL), во многом аналогичные привычным нам всем лампам дневного света. Чтобы сделать свечение от ламп подсветки равномерно распределенным по всей площади дисплея, между ними и ЖК-матрицей устанавливают светорассеиватели, конструкция которых у каждого производителя панелей отличается.

Основной проблемой для ЖК-мониторов больших диагоналей можно считать именно различного рода неравномерности по площади экрана – сюда относятся перепады как яркости, так и цвета. Эти характеристики зависят прежде всего от ровности свечения ламп, а также от тщательности изготовления светорассеивателей. При производстве данных CCF-ламп бывает достаточно сложно добиться равномерного свечения люминофора на их стеклянных стенках. Поэтому в ходе тестирования при отображении на дисплее белой либо серой заливки часто выявляются локальные области пониженной или повышенной светимости, а также отклонения от нейтрального оттенка, называемые на профессиональном жаргоне «облаками» из-за визуальной схожести.

Ввиду их происхождения характер и величина неравномерностей будут сугубо индивидуальными для различных экземпляров одной и той же модели монитора, поэтому можно лишь посоветовать внимательно отнестись к этому при выборе и покупке устройства. Заметим, впрочем, что характер и степень неравномерностей может изменяться при прогреве монитора после первых включений, а также по мере его эксплуатации и соответствующего старения CCF-ламп, поэтому не стоит стремиться выбрать при покупке совсем уж «идеальный» монитор – тем более что такой возможности продавцы часто и не предоставляют. С другой стороны, если этот момент для вас действительно важен, имеет смысл прицениться к моделям, оснащенным встроенными системами компенсации неравномерности – насколько нам известно, на сегодняшний день таковые есть в профессиональных дисплеях NEC и EIZO.

30-дюймовые ЖК-панели – какие они?

То, что количество выпускаемых 30-дюймовых мониторов пока невелико и недотягивает даже до двух десятков, можно пытаться объяснить как вышеизложенными технологическими, так и сугубо экономическими причинами. Однако это будет явно неполная картина происходящего. Если копнуть глубже и поинтересоваться, какие же ЖК-панели установлены в большинстве 30-дюймовых дисплеев, выяснится занятный факт. Оказывается, их выпускают всего три компании – корейские Samsung и LG и тайваньская Chi Mei Optoelectronics (впрочем, мониторов на базе разработок последней на рынке что-то не заметно). Для всех из них производство столь больших панелей с высоким разрешением представляет собой вершину инженерного искусства, поэтому каждая продвигает собственный тип ЖК-технологии, отработанный и отточенный на панелях меньших габаритов. Так, модель M300F1-M01 от CMO выполнена на базе технологии Super MVA, Samsung LTM300M1 и LTM300DS – на S-PVA, а LG Display LM300WQ3 и LM300WQ5 – на S-IPS (хотя в спецификациях данного производителя это в явном виде и не указано).

Практически все 30-дюймовые мониторы на рынке (от Apple, Dell, Eizo, Gateway, HP, LG, NEC, Samsung) изготовлены с использованием этих матриц, причем нередки случаи, когда тип установленной панели в них от партии к партии изменяется. В результате разница между дисплеями (если не принимать во внимание дизайн) часто сводится к отличиям между самими панелями. К сожалению, подавляющее большинство производителей не афиширует (а то и намеренно делает недоступной) информацию о том, какая же панель установлена в данном конкретном экземпляре монитора, и остается уповать лишь на косвенные признаки либо прибегнуть к вскрытию его корпуса. Чтобы оценить всю абсурдность этой ситуации, представьте себе, что вы приобретаете дорогой автомобиль, однако изготовитель опечатал его капот и не информирует покупателя, какой именно двигатель установлен под ним – бензиновый или дизельный, рядный или V-образный и т. д. Известен лишь его объем, и нас всеми силами стараются убедить в том, что этой информации должно быть абсолютно достаточно для совершения осознанного выбора...

Обратите внимание, что все современные 30-дюймовые панели предоставляют высокую контрастность, среднее и высокое время отклика и большие углы обзора, а некоторые из них могут похвастать также очень широким цветовым охватом. В то же время для бюджетных панелей, выполненных по технологии TN, он составляет не более 72% NTSC. К счастью, до верхнего сегмента дисплеев они пока «не добрались» – хотя кто знает, возможно, через год мы все же увидим на рынке 30-дюймовый монитор на TN стоимостью порядка $600?

Единственное препятствие на пути к этому – углы обзора. Даже при размещении точно напротив центра качественной 30-дюймовой панели типа PVA либо IPS на ее краях уже будет наблюдаться падение контраста, отчетливо фиксируемое взглядом, и требуется определенное время, чтобы к этому привыкнуть. Для TN-матриц это явление окажется на порядок выраженнее, что сделает эффективную работу с таким монитором невозможной.

Ну а тем временем стоимость современных дисплеев этой диагонали на локальном рынке составляет $1500–2500, причем прослеживается тенденция к ее постепенному снижению. А значит, тем, кому необходим такой простор для работы и столь большое окно в мир развлечений, так или иначе придется задуматься над проблемой выбора. Давайте взглянем на некоторых представителей данного класса с пристрастием, чтобы понять, действительно ли здесь есть за что платить подобную сумму.

Как мы тестировали

Отсутствие в большинстве рассматриваемых дисплеев каких-либо регулировок, кроме яркости, сказалось на объеме выполняемых нами измерений, что привело к их сокращению более чем на половину. Что ж, с яркости и начнем. Прежде всего исследовались максимальное и минимальное значения, причем особенно нас интересовало последнее – дело в том, что очень часто в таких дисплеях основной проблемой оказывается обеспечение не высокой, а наоборот, низкой светимости панели! Исходя из нашего опыта для работы в помещении при дневном и искусственном свете вполне достаточно яркости на уровне 100–120 кд/м²; при ярком внешнем освещении ее приходится повышать до 200–250 кд/м², а в темноте, наоборот, снижать до 30–50 кд/м².

На всякий случай акцентируем ваше внимание на том, что корректная установка яркости в соответствии с условиями внешнего освещения – это основной способ снизить нагрузку на глаза при длительной работе за компьютером и тем самым сберечь зрение. К сожалению, многие пользователи пренебрегают регулировкой яркости либо попросту не осведомлены о ее значении – а ведь по умолчанию все производители в своих мониторах выставляют яркость на максимум...

После выяснения диапазона этой характеристики мы исследовали статическую контрастность (контрастное отношение) панели (при яркости 120 кд/м²). Следует особо оговориться, что значения динамической контрастности, приводимые некоторыми производителями, слабо коррелируют с реальной физической величиной (соотношение яркости белого и черного цветов) и являются, по сути, больше маркетинговым ухищрением, чем действительным фактором качества изображения.

Совершенно новыми подтестами стали для нас исследования яркостной и цветовой равномерности панелей. Для их проведения мы разбивали площадь экрана на 70 зон (10×7) и в каждой из них измеряли яркость и цветность отображаемого оттенка белого цвета с помощью колориметра. Далее полученные данные усреднялись (методом бикубической интерполяции), а результаты использовались при построении карт распределения яркостной и цветовой составляющих по полю экрана. Для облегчения восприятия степень выявленной неравномерности в несколько раз усиливалась – одинаково для всех тестируемых устройств, поэтому воспринимать их нужно с должным пониманием этого факта. Так, в картах цветностной неравномерности обращайте больше внимания не на сам оттенок, а на его перепады.

Технические характеристики 30-дюймовых ЖК-панелей
Производитель Chi Mei Optoelectronics LG Display Samsung Electronics
Модель панели M300F1-M01 LM300WQ3 LM300WQ5 LTM300M1 LTM300DS
Технология S-MVA S-IPS S-PVA
Разрешение WQXGA (2560x1600)
Контрастность (динамическая) 1000:1 (4000:1) 1000:1 (3000:1) 1000:1 1000:1
Углы обзора 178/178
Время отклика (GtG), мс 8 8 5 6 6
Цветовой охват по отношению к NTSC, % 92 92 102 92 111

Важной характеристикой цветопередачи является линейность цветовой температуры по шкале серого. В дешевых мониторах часто встречается некорректная заводская настройка, при которой светлые оттенки могут отображаться с температурой, близкой к стандартной для sRGB 6500K, а вот темные – в гораздо более холодных тонах (10 000К и выше!). В результате изображение на экране выглядит неестественно. Конечно, в дорогих и качественных устройствах, в частности рассматриваемых здесь, такого быть не может, однако хотелось бы видеть полную линейность и отсутствие даже малейших отклонений данного показателя.

Технические характеристики мониторов
Производитель Apple HP LG NEC Samsung
Модель Cinema HD Display 30" LP3065 Flatron W3000H MultiSync LCD 3090 WQXi SyncMaster 305T
Спецификации
Макс. яркость, кд/м² 400 300 370 350 400
Контрастность (динамическая) 700:1 1000:1 (3000:1) 1000:1 1000:1
Углы обзора по вертикали/ горизонтали, град 178 178 178 178 178
Время реакции элементов матрицы (GtG), мс 14 (8) (5) 12 (6) (6)
Тип матрицы S-PVA S-IPS S-IPS S-IPS S-PVA
Интерфейсные разъемы DVI-D Dual Link 3xDVI-D Dual Link (HDCP) DVI-D Dual Link (HDCP) 2xDVI-I Dual Link (HDCP) DVI-D Dual Link
USB- концентратор + + + - +
Встроенные динамики - - - - -
Энерго- потребление, Вт (не более) 150 176 130 143 130
Регулировка по высоте - + + + +
Разворот вокруг вертикальной оси - + + + +
Разворот в портретное положение - - - + -
Блок питания Внешний Встроенный Встроенный Встроенный Встроенный
Габариты (Ш×В×Г), мм 543×688×215 692×240×590 703×270×525 687×668×342 690×502×280
Масса, кг 12,5 13,9 12,3 19,1 12
Срок гарантии, мес 12–36 36 36 36 36
Цена, $ 2370 1539 1623 3118 1673
Результаты измерений
Расширенный цветовой охват - + + + -
Макс. яркость белого, кд/м² 450 280 370 360 (300**) 270
Мин. яркость белого, кд/м² 105 95 110 50 60
Контрастное отношение панели 660:1 660:1 860:1 450:1 800:1
Степень яркостной равномерности, % 69,7 70,4 63,3 74,4 (90,0**) 79,4
Степень цветовой равномерности, % 85,9 87,6 87,8 85,7 (96,2**) 95,4
*По данным HotLine.
**При включенном режиме Uniformity.

Apple Cinema HD Display 30"

Расширяя кругозор ЖК-мониторы диагональю 30"

Все собранные устройства с честью прошли испытания на отображение градиента и тестовых фотографий, поэтому их результаты приводить не будем. Также ввиду большого количества иллюстративного материала, превышающего объем журнальной публикации, полные результаты тестирования будут доступны на сайте ko-online.com.ua, здесь же приводим их сокращенный набор.

На всякий случай вновь напомним довольно очевидный момент, который часто не приходит в голову даже некоторым профессионалам, не то что простым пользователям. Если вас действительно волнует точность передачи цвета, то в совокупную стоимость владения монитором необходимо сразу включить цену аппаратного цветокалибратора, благо современные высокоточные модели стоят от $200. При условии выполнения калибровки и профилирования все вопросы касательно цветопередачи можно будет снимать с повестки дня и при выборе больше внимания уделять другим аспектам.

Ввиду отсутствия в широкой продаже специальных инструментов для измерения времени отклика мы оценивали этот параметр субъективно – выявляя степень смазывания в синтетических тестах и реальной компьютерной игре (Far Cry).

Характерными особенностями данной модели являются узнаваемый дизайн, полностью алюминиевый корпус с очень тонкой рамкой и подставкой, допускающей регулировку наклона и внешний блок питания. На рамке размещены кнопки включения и регулировки яркости, из дополнительного оснащения стоит отметить двухпортовый USB-концентратор и два порта FireWire 400.

Среди поклонников продукции Apple бытует мнение, что ее мониторы чуть ли не на голову превосходят аналогичные модели других компаний. Нам сложно с этим согласиться, так как единственное, что можно сделать при производстве мониторов на базе сторонних ЖК-панелей, – это усилить контроль качества. Однако о том, что одно только «прикосновение Apple» сразу на порядок улучшило качество изображения панели от LG Display либо Samsung, вряд ли можно говорить всерьез.

Данная линейка мониторов выпускалась на различных ЖК-матрицах, и в тестируемом экземпляре, судя по субъективным впечатлениям, установлена S-PVA производства Samsung, имеющая традиционный цветовой охват (sRGB). Вместе с тем типичное для этого типа матриц явление «плавания» полутонов при небольшом отклонении угла взгляда по горизонтали здесь выражено слабо и может быть сравнимо с таковым для панелей S-IPS.

Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30"
а) б) в) г) д) е) ж)
Apple Cinema HD Display 30" и результаты тестирования: карты яркостной (а) и цветовой (б) равномерностей; величина ошибки ∆Е после профилирования на таблице ColorChecker24 (в) и по шкале серого (г); тональные кривые (д); линейность цветовой температуры по шкале серого (е); цветовой охват монитора (ж)

По результатам измерений можно отметить несколько завышенное значение минимальной яркости, что создаст неудобства при работе в затемненном помещении. Зато максимальное значение более чем достаточное. Тестируемый экземпляр не отличается особой равномерностью по площади экрана, причем это касается и яркостной, и цветовой составляющей – так, на краях экрана заметен «уход» в холодные оттенки, что подтверждается инструментальными измерениями, а разброс температуры по всей площади превышает 1000K, и это ставит под сомнение применение устройства для точной работы с цветом. Возможно, другие экземпляры в серии могли бы продемонстрировать лучшую равномерность, однако заочно об этом мы судить не можем.

С другой стороны, тональные кривые в центре экрана ближе всех к эталонным в данном тестировании. Также отметим завидную линейность цветовой температуры по шкале серого и отличные результаты профилирования. Поэтому при отсутствии повышенных требований к равномерности по всей площади и наличию расширенного цветового охвата дисплей вполне способен удовлетворить запросы цветокорректора – даже без применения аппаратного калибратора.

Скорость реакции матрицы не рекордная и не слишком подойдет для быстрых 3D-игр и эффективной работы с видео. В то же время в задачах, где этот параметр не является критичным, оно вполне достаточно, и потому едва заметное смазывание не создаст особых проблем.

HP LP3065

Расширяя кругозор ЖК-мониторы диагональю 30"

HP LP3065 оснащен сразу тремя входами DVI-D Dual Link, благодаря чему его можно подключать сразу к нескольким ПК. Матрица тестируемого экземпляра, по всей вероятности, производства LG Display, однако мы затрудняемся определить ее марку, констатируем только, что она выполнена по технологии S-IPS и оборудована блоком подсветки с расширенным цветовым охватом. Как и у большинства других моделей, на передней панели монитора доступны лишь регулировка яркости и выбор видеовхода.

Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30"
а) б) в) г) д) е) ж)
HP LP3065 и результаты тестирования: карты яркостной (а) и цветовой (б) равномерностей; величина ошибки ∆Е после профилирования на таблице ColorChecker24 (в) и по шкале серого (г); тональные кривые (д); линейность цветовой температуры по шкале серого (е); цветовой охват монитора (ж) (по результатам измерения калибраторами Spyder3 Pro и Monaco Optics i1)

Результаты измерений зафиксировали относительно небольшой диапазон яркости, весьма ограниченный как сверху, так и снизу. Впрочем, его будет достаточно для типичных видов работ в нормально освещенном помещении. Измерения по площади экрана продемонстрировали средние показатели яркостной и цветовой равномерностей с общим уклоном всего изображения в magenta и теплые оттенки – на тональных кривых отчетливо видно превышение уровня красного и синего компонентов. Впрочем, это довольно легко скорректировать применением аппаратного калибратора, благо, после профилирования цветопередача полностью исправляется.

Время реакции монитора можно охарактеризовать как хорошее – не рекордное, однако и без выраженного смазывания, что позволяет рекомендовать его также для задач, требующих показа быстродвижущегося изображения. Учитывая достаточно низкую стоимость модели, нет сомнений, что она будет пользоваться популярностью в самых разных сферах применения.

LG Flatron W3000H

Расширяя кругозор ЖК-мониторы диагональю 30"

Монитор построен на базе новейшей S-IPS панели LG Display LM300WQ5, в которой за счет применения усовершенствованных ламп подсветки расширен цветовой охват, а реализация технологии разгонного импульса overdrive позволила заметно улучшить время реакции. Забегая чуть вперед, отметим, что вскоре на рынке наверняка появятся еще несколько моделей на базе этой, без сомнения, весьма удачной панели, поэтому за ее изучение мы принимались с особым пристрастием.

К фирменной особенности дисплеев LG Flatron можно отнести систему динамической контрастности DFC, которая ввиду отсутствия экранного меню активируется/деактивируется одновременным касанием обоих сенсорных кнопок регулировки яркости. Переходя к результатам тестирования, сразу отметим, что данное устройство действительно отличается очень широким цветовым охватом, значительно превышающим sRGB и даже Adobe RGB в красно-фиолетовой области, однако недотягивающим до последнего в сине-зеленой. В компьютерных играх и при просмотре фильмов эта особенность сказывается положительным образом – изображение в целом приобретает бoльшую натуралистичность, а вот для обеспечения совместимости с sRGB придется применять аппаратный калибратор и программное обеспечение, корректно работающее с системой Color Management.

Яркостный диапазон монитора оказался смещен в верхнюю сторону – минимальное значение составляет 120 кд/м², чего будет многовато для работы в не слишком хорошо освещенном помещении, и может понадобиться усилить освещение на рабочем месте, чтобы снизить нагрузку на глаза. С другой стороны, для развлекательных применений высокая яркость скорее во благо, так как позволяет отображать насыщенную, полновесную картинку даже при интенсивном освещении. Измеренное статическое контрастное отношение достигает 860:1 – очень хороший результат. Цветовая равномерность неплохая, с легким уклоном всей картинки в зеленые тона (это же отображено и на тональных кривых), а вот яркостная у тестируемого экземпляра оставляет желать лучшего, особенно на краях, хотя ничего критичного в этом все же нет.

Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30"
а) б) в) г) д) е) ж)
LG Flatron W3000H и результаты тестирования: карты яркостной (а) и цветовой (б) равномерностей; величина ошибки ∆Е после профилирования на таблице ColorChecker24 (в) и по шкале серого (г); тональные кривые (д); линейность цветовой температуры по шкале серого (е); цветовой охват монитора (ж) (по результатам измерения калибраторами Spyder3 Pro и Monaco Optics i1)

Самое интересное – это, конечно же, динамические характеристики модели и время отклика используемой в ней панели. По сравнению с устройствами предыдущего поколения оно действительно лучше – смазывание даже в компьютерных играх минимально и будет заметно только в отдельных случаях. Технология разгонного импульса работает довольно корректно и не приводит к появлению каких-либо артефактов, и потому, казалось бы, это устройство отлично подойдет даже для работы с видеоизображением высокой четкости, к тому же учитывая его широкий цветовой охват, приближающийся к NTSC. Но здесь в ходе тестирования внезапно обнаружился один нюанс.

Совершенно случайное перемещение окна IM-клиента, фоновым изображением в котором был плавный градиент, позволило выявить своеобразную особенность то ли панели, то ли электроники монитора. Пока окошко движется по экрану, градиент в нем изображается с заметными артефактами в виде ступенек и неравномерностей – однако стоит прекратить движение, как картинка становится идеальной. Похоже, что в ходе изменения значения отдельных пикселов для них отключается система дизеринга, обеспечивающая 8-битовое цветовое разрешение, и количество отображаемых цветов при этом падает значительно ниже заявленных 16,7 млн оттенков.

Проведение аналогичного теста на остальных мониторах в тестировании никаких проблем не выявило, что позволяет говорить об ограниченном использовании данного дисплея для работы с движущимся изображением – развлекательные задачи, не более. Ну а что касается статики, то здесь показатели Flatron W3000H наверняка удовлетворят тех профессионалов, которым при работе необходим расширенный практически до Adobe RGB цветовой охват.

NEC MultiSync LCD3090WQXi

Расширяя кругозор ЖК-мониторы диагональю 30"

Данная модель является представителем 30-дюймовых дисплеев нового поколения, оснащенных сигнальным процессором и потому воплощающих в себе все фирменные технологии и наработки компании. А о серьезном подходе к качеству производства дисплея косвенно можно судить даже по его массе – LCD3090WQXi почти вдвое тяжелее остальных мониторов в тесте, и во столько же раз толще его корпус.

Экранное меню монитора содержит в себе 8 предустановок цветовой температуры, регулировку контраста, гаммы, резкости изображения, уровня черного и еще массы дополнительных параметров. Предусмотрен датчик внешнего освещения. Производитель заявляет о применении 12-битовой электроники, и это похоже на правду, учитывая следующий факт: неприметный на первый взгляд пункт Uniformity в меню при включении в положение On разительно меняет степень яркостной и цветовой равномерностей по площади экрана, пусть даже ценой небольшой потери максимальной яркости. Достигается это, по-видимому, зонной калибровкой устройства по площади экрана, выполенной еще на заводе, в результате чего неравномерности блока подсветки компенсируются введением поправочных коэффициентов в матрице панели. Остается открытым вопрос, как поведет себя такой дисплей по мере старения CCF-ламп, однако на новом устройстве эффективность данной технологии налицо: лучшие показатели равномерности в тестировании!

Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30"
а) а') в) г) д) е)
Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30"
б) б') в') г') д') ж)
NEC MultiSync LCD3090WQXi и результаты тестирования: карты яркостной и цветовой равномерностей в режиме по умолчанию (а, б) и при включенной установке Uniformity (a', б'); величина ошибки ∆Е после профилирования для режима native на таблице ColorChecker24 (в) и по шкале серого (г) и для режима sRGB (в', г'); тональные кривые в режиме native (д) и sRGB (д'); цветовой охват монитора (е); линейность цветовой температуры по шкале серого (ж) для всех режимов цветности

Все прочие результаты также на высоте: это касается как близких к эталонным тональных кривых, так и линейности цветовой температуры по шкале серого для большинства режимов цветности, а также результатов профилирования. Отдельно стоит остановиться на режиме совместимости с sRGB, в данном случае аппаратном, что очень удобно и позволяет использовать дисплей даже с теми приложениями, которые не поддерживают Color Management. Правда, при попытке выполнить в нем профилирование величины ошибки ∆E на таблице ColorChecker24 зашкалили за 10, что уж явно чересчур. Здесь потребуются дополнительные исследования, однако не исключено, что такое поведене дисплея связано с уменьшенным количеством оттенков, отображаемым им в sRGB, по сравнению с полноценным цветовым охватом устройства, ведь sRGB является лишь его частью.

Наконец, быстродействие панели оказалось вполне достаточным даже для игровых применений и наверняка удовлетворит профессионалов, работающих с видеоизображением. Все это позволяет рекомендовать данный дисплей даже для наиболее требовательных пользователей – если, конечно, вас устраивает его цена.

Samsung SyncMaster 305T

Расширяя кругозор ЖК-мониторы диагональю 30"

Данная модель уже давно присутствует на рынке, однако это не делает ее устаревшей – в данном классе рыночная жизнь продуктов в несколько раз длиннее, чем в массовом сегменте. Как и у большинства участников тестирования, для регулировки здесь доступна только яркость.

Панель S-PVA, установленная в данном мониторе, обладает типичным цветовым охватом и в целом ничем не выделяется на фоне остальных. Тем не менее отметим, что она характеризуется хорошим качеством изображения и довольно малым временем отклика. И в случаях, когда расширенный цветовой охват не является необходимостью (а таких, пожалуй, более 80%), данный монитор может стать очень неплохим выбором.

Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30" Расширяя кругозор ЖК-мониторы диагональю 30"
а) б) в) г) д) е) ж)

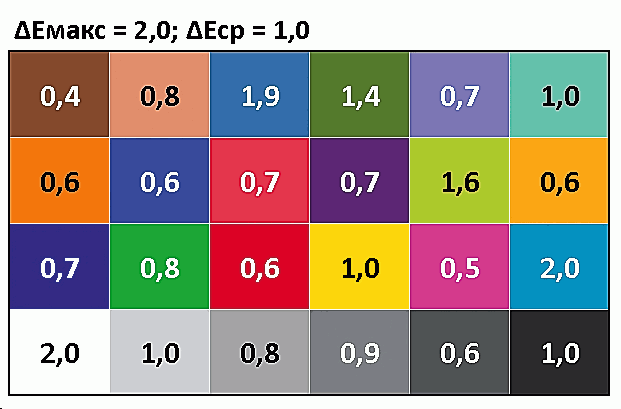

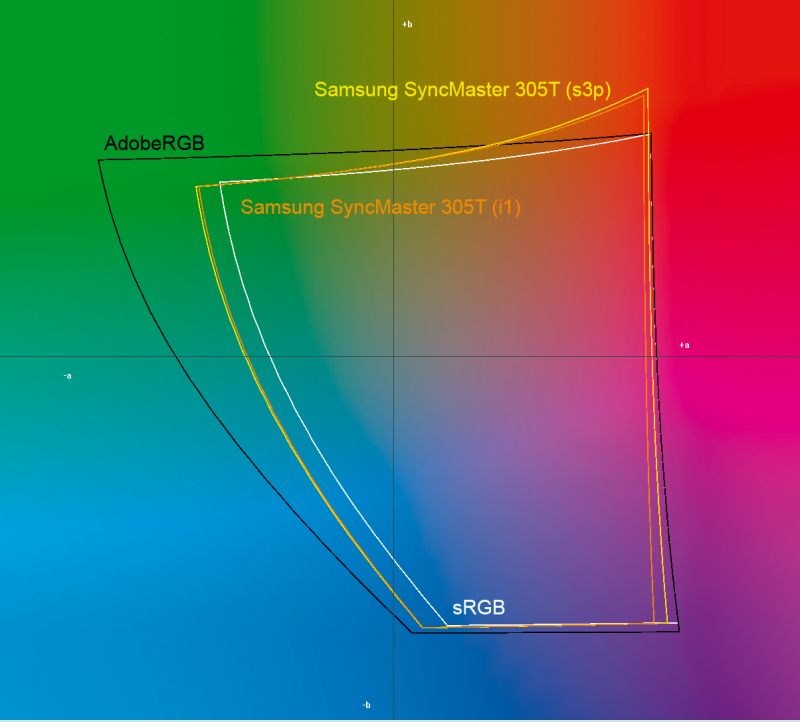

Samsung SyncMaster 305T и результаты тестирования: карты яркостной (а) и цветовой (б) равномерностей; величина ошибки ∆Е после профилирования на таблице ColorChecker24 (в) и по шкале серого (г); тональные кривые (д); линейность цветовой температуры по шкале серого (е); цветовой охват монитора (ж) (по результатам измерения калибраторами Spyder3 Pro и Monaco Optics i1)

Результаты тестирования SyncMaster 305T это подтверждают. Удачно выбранный диапазон яркостей позволит работать с ним и в полной темноте, и при ярком внешнем освещении. Контрастность превышает 800:1, очень хороший результат. Цветовая температура растет с понижением интенсивности полутонов – это говорит о том, что для использования данного дисплея в профессиональном сегменте потребуется применение аппаратного калибратора. Однако для развлекательных целей и в случаях, когда не требуется повышенная точность цветопередачи, такой недостаток некритичен. Отметим высокую равномерность тестируемого экземпляра, причем это касается как цветовой, так и яркостной составляющей. К сожалению, нельзя сказать с уверенностью, присуще ли столь желанное качество всем дисплеям данной серии.

В играх SyncMaster 305T слегка уступает новейшим моделям на панели LG, но незначительно, и эта разница визуально может быть компенсирована повышением яркости. А при просмотре видео высокого разрешения смазывание практически никак не проявляется. Таким образом, монитор может выполнять роль универсального дисплея для широкого спектра задач, не требующих расширенного цветового охвата.

Инструменты искусства

Расширяя кругозор ЖК-мониторы диагональю 30"
30-дюймовый монитор Apple Cinema HD позволяет существенно расширить рабочее пространство и может одинаково успешно использоваться с графическими станциями на разных платформах

Крупноформатные компьютерные мониторы по большей части используются в профессиональной среде. И несмотря на то что участвующие в нашем тесте 30-дюймовые модели – не массовый товар в Украине, они находят себе место на рабочих столах специалистов в области дизайна, допечатной подготовки, систем автоматизированного проектирования (CAD) и видеомонтажа.

С одной стороны, устройства такого класса стоят дорого (по сравнению с ЖК-мониторами других форматов), и отчасти поэтому в отношении технических новинок всегда наблюдался определенный консерватизм пользователей. Не секрет, что по сей день многие представители творческий профессий предпочитают иметь дело с ЭЛТ-дисплеями. Основным недостатком ЖК-панелей они по привычке считают менее точную цветопередачу. С другой стороны, технологии не стоят на месте, появляются новые стандарты, плоскопанельные экраны становятся все качественнее, а их стоимость неуклонно снижается. К несомненному преимуществу подобных устройств следует отнести намного меньшие габариты (прежде всего глубину) и массу.

Практическим опытом использования 30-дюймовых мониторов Apple Cinema HD в кинопроизводстве с нами поделился Олесь Санин – актер, продюсер, заслуженный режиссер Украины. В 2003 г. он первым из отечественных режиссеров номинировался на «Оскара» в категории «Лучший иностранный фильм» со своей картиной «Мамай». В начале карьеры Олесь Санин работал в украинском представительстве Internews Network. Сейчас он вместе с братьями Андреем и Дмитрием владеет собственной студией.

Apple Cinema HD с рабочими станциями и различным дополнительным оборудованием приобретены у компании «Комплексные решения». Она же выполняла установку и наладку техники. По словам Олеся Санина, работа в студии в основном связана с корректировкой видеоряда и подготовкой конечного продукта. Для этого используется различное ПО, включая Photoshop, Final Cut Studio, Color, After Effects, Maya или 3D Max и др. Одна из сложностей заключается в том, что во многих из этих программ приходится работать параллельно. Раньше для этого применялись три-четыре дисплея с диагональю 23'' и один контрольный с экраном 15–21''. С появлением же 30-дюймовых устройств можно свободно обходиться двумя мониторами.

Важно, что платформа компьютера в данном случае не играет роли. Например, монтаж видео осуществляется с помощью Final Cut Studio, а цветокоррекция – в Color. Оба пакета выпускаются только для Apple Macintosh. В то же время подготовка спецэффектов и 3D-сцен производится на мощных PC-станциях. И в том и в другом случае используются Apple Cinema HD.

Эти мониторы поддерживают видео высокой четкости HD и 2K, что на сегодняшний день уже практически стало стандартом в области кинопроизводства. К тому же они обеспечивают хорошую цветопередачу в разных условиях освещенности – и в студии, и на съемочной площадке. Поэтому даже при работе на выезде специалисты берут их с собой, упаковав в защитный кейс.

Благодаря разрешению 2560×1600 и высокому качеству изображения 30-дюймовые мониторы используются как контрольные: на них выводится готовый продукт. Монтажерам приходиться просматривать большие объемы видеоматериала, и, по словам Олеся Санина, при работе на ЭЛТ-устройствах глаза сильно уставали уже через один-два часа, после чего специалистам требовался перерыв. С покупкой ЖК-экранов беспрерывная работа увеличилась до шести часов. При этом удалось еще и сэкономить на общей стоимости студии, поскольку цена Apple Cinema HD – чуть более 2 тыс. долл., в то время как его предшественники обходились не менее чем в 15 тыс.

Подведение итогов

Все мониторы в тестировании продемонстрировали очень высокий уровень качества изображения. К счастью, 30-дюймовые устройства – это тот сегмент, где еще не проявилась тенденция к удешевлению себестоимости любым путем, поэтому приобретя каждый из этих дисплеев, вы не прогадаете.

Модели с расширенным цветовым охватом на базе S-IPS панели от LG Display станут хорошим подспорьем в работе, если производственный цикл настроен на использование цветового пространства AdobeRGB или NTSC, однако будут не столь удобны в sRGB. С другой стороны, они также очень хороши в развлекательных целях, поскольку отображаемые ими значительно более «чистые» базовые цвета делают картинку гораздо привлекательнее для неискушенных пользователей. К тому же отличное время реакции матрицы позволяет играть на этих мониторах без всяких ограничений.

За безусловное технологическое совершенство знак «Выбор редакции: лучшее качество» мы присуждаем дисплею NEC MultiSync LCD3090 WQXi, так как по своим возможностям он значительно превосходит остальных участников тестирования. Что же касается оптимального выбора с учетом ценового фактора, то знак «Выбор редакции: лучшая покупка» заслуживает HP LP3065 как модель с расширенным цветовым охватом и высоким быстродействием панели, к тому же профессионалам наверняка пригодится наличие сразу трех входов.

И еще: по независящим от нас причинам в тестирование не успели новые модели Dell Ultrasharp 3008WFP и Samsung XL30. Первая, как и дисплей NEC, принадлежит к устройствам нового поколения, оснащенным экранным меню и всеми традиционными функциями компьютерных дисплеев, а вторая имеет светодиодную подсветку. Что ж, как только они окажутся в пределах нашей досягаемости, обязуемся опубликовать подробный отчет об их тестировании, так как пользовательский интерес к ним довольно высок – и, думается, небезосновательно.

Продукты предоставлены:
Apple MacStore www.macstore.com.ua
ColorVision «Стелс Компьютерс» www.stealthcomp.com
HP HP www.hp.ua
NEC Ingress www.ingress.com.ua
LG LG www.lge.ua
Samsung Samsung www.samsung.ua

Дополнительные материалы:

Результаты измерений тестируемых моделей: Apple, HP, LG, NEC, Samsung.

Легенда именования файлов в архиве:

ColorTemp_tables.xls: результаты измерения цветовой температуры по площади экрана (70 точек);

*_color_map.tif: карта цветовой равномерности дисплея по площади экрана;

*_grayscale_map.tif: карта яркостной равномерности дисплея по площади экрана;

*_colortemp.tif: график линейности цветовой температуры по шкале серого в центре экрана;

*_curves_*.tif: тональные кривые дисплея (измерены в центре экрана);

*_dE_checker.tif: ошибка профилирования ∆E по таблице GretagMacBeth ColorChecker 24 (измерено по центру экрана);

*_dE_grayscale.tif: ошибка профилирования ∆E по шкале серого (измерено по центру экрана);

*_gamut.tif: цветовой охват дисплея;

*.icm: профиль дисплея.

Примечание 1. В ряде случаев приводятся результаты измерений, выполненные как с помощью калибратора Monaco Optics XR (i1), так и с помощью калибратора Spyder3 Pro (s3p). Вы можете сами оценить разницу, получаемую в итоге.

Примечание 2. Для дисплея NEC карты равномерности приведены для режимов Uniformity ON и Uniformity OFF,  тональные кривые, ошибки ∆E и цветовой охват -- для режимов цветности Native и sRGB, график цветовой температуры -- для всех режимов цветности.
